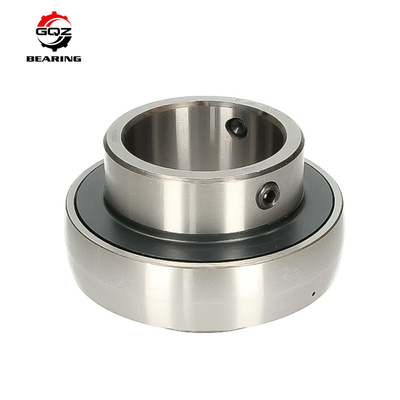

NTN incidence de bloc d'oreiller roulement à billes UCS204-012LD1N d'insertion roulement à billes UCS204-012LD1N Japon NTN d'insertion de 3/4 pouce
La brève description du roulement à billes d'insertion de bloc d'oreiller :
L'unité d'incidence de bloc d'oreiller est combinaison d'une incidence d'insertion, de joint et d'un logement. La structure interne du roulement à billes d'insertion est la même avec cela du roulement à billes de cannelure profonde. Mais la course intérieure de cette incidence est plus large que la course externe. La course externe a la surface sphérique. Les roulements à billes d'insertion mettent en boîte l'individu alignant avec l'ajustement entre la course externe et le bloc d'incidence. Les roulements à billes d'insertion sont compacts. Il est facile pour charger et décharger. Les incidences de bloc d'oreiller sont très utilisées dans l'exploitation, les machines, des véhicules à moteur, textile et industries chenmical.
Nous pouvons fournir UCP, le PETIT SOMME, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, l'UCC, UCFB, UCFA, UCPH, unités d'incidence de bloc d'oreiller de série d'UCFX.
Les détails de NTN UCS204-012D1N insèrent le roulement à billes :
Dessin dimensionnel |
Soutenant l'insertion avec la vis de réglage, anneau intérieur large - O.D. cylindrique, cannelure d'anneau ressort - dimensions |
d |
0,7500 dans19,050millimètres |
D |
1,8504 dans47,000millimètres |
C |
0,6693 dans17,000millimètres |
B |
1,2205 dans31,000millimètres |
r |
0,0394 dans1,000millimètres |
r1 |
0,0236 dans0,600millimètres |
ds |
10-32 UNF |
G |
0,1772 dans4,500millimètres |
d4 |
1,1654 dans29,600millimètres |
S1 |
0,7205 dans18,300millimètres |
S |
0,5000 dans12,700millimètres |
a |
0,1220 dans3,100millimètres |
b |
0,0591 dans1,500millimètres |
D1 |
1,7559 dans44,600millimètres |
F |
0,1575 dans4,000millimètres |
Type |
Insérez l'incidence |
Ennuyez le type |
Rond |
Type d'incidence |
Roulement à billes |
Matériel |
Par en acier trempé |
Vitesse de limitation - graisse |
6700 T/MN |
Type de joint |
Contact |
Matériel de joint |
Caoutchouc nitrile |
Estimation de précision |
Classe 0 |
Représentation |
Devoir standard |
Verrouillage du dispositif |
vis de réglage de 2 -120° |
Lubrification |
Re-Lubricatable |
Dégagement interne radial |
NC |
Estimation de charge statique |
1500 kN de lbf6650 N6.65 |
Estimation dynamique de charge |
2880 kN de lbf12800 N12.80 |
Clôture |
Double scellé |
Chaîne de température de fonctionnement |
-40 à 250 ºF-40 au ºC 120 |
Incidences de bloc d'oreiller de série d'UC :
Série UC200 : UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC218
Série UC300 : UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 séries : UCF204, UCF205, UCF206.UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 séries : UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
