NTN roulement sphérique 29412 29412E 29412M
TNT2 NT2 NT2 NT2 NT2 NT2 NT2 NT2 NT2 NT2 NT3 NT3 NT4 NT4 NT4 NT4 NT4 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5 NT5PousséeLes roulements à rouleaux:
NTN 29412 roulement est un roulement à rouleaux sphériques de type commun et largement utilisé dans de nombreuses applications, il contient un anneau intérieur, un anneau extérieur, un roulement en cage et un roulement en acier,Les roulements à rouleaux sphériques peuvent supporter des charges radiales et axiales dans les deux sens.Les roulements à rouleaux sphériques NTN 29412 sont particulièrement polyvalents et de conception simple, séparables, adaptés à une capacité élevée et moyenne, à faible coût de maintenance.

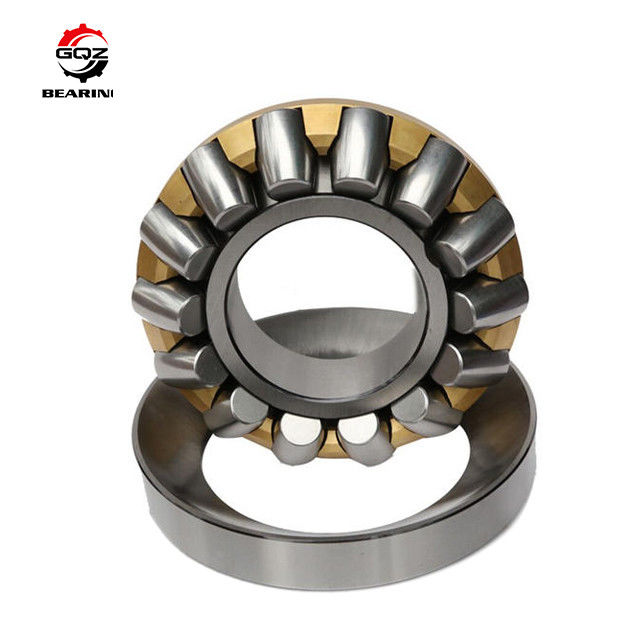

Le roulement à rouleaux à poussée sphérique 29412M
Diamètre du forage: | 60 mm |
Diamètre extérieur: | de hauteur de 130 mm |
Largeur totale: | 42 mm |
Type de cage: | Précisé |
Plage de température de fonctionnement: | -40 à 200 °C |
Réservoir: | Il est ouvert. |
Capacité de charge statique: | 951000 N |
Matériau de roulement: | À travers l'acier durci |
Matériau de la cage: | D'autres produits |
Capacité de charge dynamique | 335000 N |
RPM maximale: | Des rouleaux |
Type séparable: | Résistant à la déformation |
Radius du filet: | 1.5 mm |
Série: | 294 |
NTN Les roulements à rouleaux de traction
Catalogue des roulements à rouleaux de poussée:
Les roulements à rouleaux | ||||
Numéro de modèle | Taille (en mm) | |||
Ancien modèle | Nouveau modèle | d | D | B. Pour |
9039240 | 29240 | 200 | 280 | 48 |
9039244 | 29244 | 220 | 300 | 48 |
9039248 | 29248 | 240 | 340 | 60 |
9039252 | 29252 | 260 | 360 | 60 |
9039256 | 29256 | 280 | 380 | 60 |
9039260 | 29260 | 300 | 420 | 73 |
9039264 | 29264 | 320 | 440 | 73 |
9039268 | 29268 | 340 | 460 | 73 |
9039272 | 29272 | 360 | 480 | 85 |
9039276 | 29276 | 380 | 520 | 85 |
9039280 | 29280 | 400 | 540 | 85 |
9039284 | 29284 | 420 | 580 | 95 |
9039288 | 29288 | 440 | 600 | 95 |
9039292 | 29292 | 460 | 620 | 95 |
9039296 | 29296 | 480 | 650 | 103 |
9039344 | 29344 | 220 | 360 | 85 |
9039348 | 29348 | 240 | 380 | 85 |
9039352 | 29352 | 260 | 420 | 95 |
9039356 | 29356 | 280 | 440 | 95 |
9039360 | 29360 | 300 | 480 | 109 |
9039364 | 29364 | 320 | 500 | 109 |
9039368 | 29368 | 340 | 540 | 122 |
9039372 | 29372 | 360 | 560 | 122 |
9039376 | 29376 | 380 | 600 | 132 |
9039380 | 29380 | 400 | 620 | 132 |
9039384 | 29384 | 420 | 650 | 140 |
9039388 | 29388 | 440 | 680 | 145 |
9039392 | 29392 | 460 | 710 | 150 |
9039396 | 29396 | 480 | 730 | 150 |
9039444 | 29444 | 220 | 440 | 122 |
9039448 | 29448 | 240 | 480 | 122 |
9039452 | 29452 | 260 | 520 | 132 |
9039456 | 29456 | 280 | 540 | 145 |
9039460 | 29460 | 300 | 580 | 145 |
9039464 | 29464 | 320 | 620 | 155 |
9039468 | 29468 | 340 | 640 | 170 |
9039472 | 29472 | 360 | 670 | 170 |
9039476 | 29476 | 380 | 710 | 175 |
9039480 | 29480 | 400 | 730 | 185 |
9039484 | 29484 | 420 | 780 | 185 |
9039488 | 29488 | 440 | 800 | 206 |
9039492 | 29492 | 460 | 850 | 206 |
Caractéristiques des roulements à rouleaux de poussée:
1): Capable de supporter les désalignements
2): Convient pour des charges axiales élevées et certaines charges radiales
3): Vélosité relativement élevée
4):Les machines-outils lourdes, les boîtes de vitesses de haute puissance, la plateforme pétrolière, les machines à moteur vertical, les crochets Juki,
pompes verticales, centrifugeuse verticale, prise, réducteur à basse vitesse
Description des roulements à rouleaux sphériques de poussée:
1.des roulements à rouleaux auto-alignés en une seule rangée
2Ils sont constitués de rouleaux à puits solides et de rouleaux à barils asymétriques avec cages.
3. La cage tient le rouleau et l'ensemble de la cage avec la machine de localisation de l'arbre.
4Les roulements peuvent être démontés, les pièces des roulements peuvent être montées séparément.
5Les roulements à rouleaux sphériques peuvent supporter des charges axiales très élevées et permettre des vitesses relativement élevées.les roulements peuvent également supporter des charges radiales.
Pousséeles roulements à rouleaux sphériques:
Les roulements sont produits dans plusieurs conceptions qui diffèrent principalement en cage comme suit:
Les roulements de conception "M" ont des cages en laiton guidées par un manchon en acier sur le laveur d'arbre.
Les roulements de forme "J" ont des cages d'acier pressées guidées sur le laveur d'arbre.
Les roulements de conception "J" sont interchangeables avec les roulements à cage en laiton usiné.où le laveur d'arbre repose sur l'arbre sur la face d'un manchon en acier qui guide la cage par les roulements en "J", il est nécessaire d'insérer un espaceur entre le laveur d'arbre et l'épaule d'arbre originale.
