Les fabricants cylindrique d'incidence du roulement à rouleaux de KOYO NU302N énumèrent la limite expédiant 5600r/min le poids 1.5KG
Quels sont les roulements à rouleaux cylindrique ?
Les roulements à rouleaux cylindrique sont de capacité de charge élevée et peuvent fonctionner aux grandes vitesses parce qu'ils utilisent des rouleaux en tant que leurs éléments de roulement. Ils peuvent donc être employés dans les applications comportant le chargement lourd de radial et d'impact.
Les rouleaux sont cylindrique dans la forme et sont couronnés à l'extrémité afin de réduire les concentrations de contrainte. Ils sont également appropriés aux applications qui exigent la grande vitesse parce que les rouleaux sont guidés par les nervures qui sont sur l'anneau externe ou intérieur.
Plus d'information
Avec l'absence des nervures, l'anneau intérieur ou externe se bougera librement afin de s'ajuster sur le mouvement axial par conséquent puisse être employé en tant qu'incidences latérales libres. Ceci leur permet d'absorber l'expansion d'axe dans une certaine mesure, relativement à la position de logement.
Le type roulements à rouleaux du NU et du NJ cylindrique produisent des résultats de haute performance une fois utilisé en tant qu'incidences latérales libres parce qu'ils possèdent les caractéristiques exigées dans ce but. Le type de N-F le roulement à rouleaux que cylindrique soutient également le déplacement de l'axial dans une certaine mesure dans les deux directions et peut donc être employé comme incidence latérale libre.
Dans les applications où des charges axiales lourdes doivent être soutenues, les paliers de butée cylindrique de rouleau sont les plus appropriés. C'est parce qu'ils sont conçus pour contenir des charges de choc, sont raide et l'espace axial exigé est petit. Elles soutiennent seulement les charges axiales qui agissent dans une direction simple.
Applications détaillées
Spécifiquement, nos roulements à rouleaux cylindrique peuvent être utilisés par transmission industrielle, moteur électrique des véhicules à moteur et, groupes électrogènes, élevant des machines, des axes aussi bien que des moteurs à combustion interne de machine-outil, etc.
Avantages
Il peut être séparé et sont faciles monter ces roulements à rouleaux aussi bien que démonter.
| Nom de produit | Roulement à rouleaux cylindrique |
| OD (diamètre extérieur) : | 20-100mm |
| Identification (diamètre intérieur) : | 1-50mm |
| B (épaisseur) : | 5-100mm |
| Poids net : | Envoyez-nous, obtenez plus détaillé - des paramètres de poids net |
| Matériel : | Acier d'incidence |
| Estimation dynamique de charge : | Utilisé quand incidences de glissement sèches calculatrices qui doivent être dynamiquement chargées |
| Estimation de charge statique : | Défini comme charge maximum lesquels soutenant la bague composée |
| Vitesse maximum : | Déterminé par les critères qui incluent la stabilité de forme de la cage et d'autre |
| facteurs limitatifs | |
| Dégagement : | Défini comme toute la distance à travers lesquels la voie de roulement peut être déplacée |
| relativement à l'autre dans la direction radiale | |
| Nombre de rangées : | Selon le produit spécifique, nous pouvons fait sur commande pour vous |

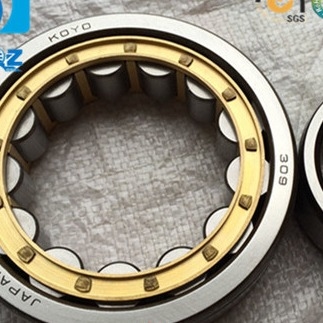

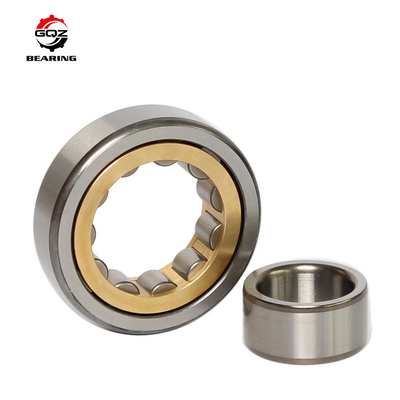

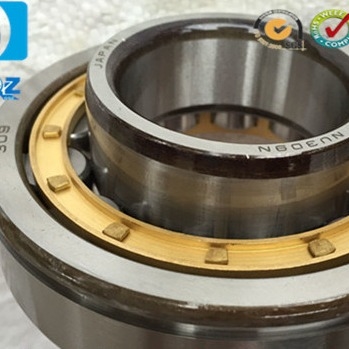

Images des roulements à rouleaux cylindrique
D'autres modèles des roulements à rouleaux cylindrique
| Frontière | La masse (kilogrammes) | Nombres d'incidence | De base | Vitesse limitée | ||||
| Dimenssion (millimètres) | Estimations de charge (KN) | (T/MN) | ||||||
| d | D | B | approximativement | Type | Cr | Cor | Graisse | Huile |
| 15 | 35 | 11 | 0,05 | N202 | 12,7 | 10,4 | 20000 | 22000 |
| 35 | 11 | 0,05 | NJ202 | 12,7 | 10,4 | 20000 | 22000 | |
| 35 | 11 | 0,05 | NU202 | 12,7 | 10,4 | 20000 | 22000 | |
| 17 | 40 | 12 | 0,06 | N203 | 17,6 | 14,6 | 10000 | 18000 |
| 40 | 12 | 0,06 | NJ203 | 14,5 | 12,8 | 18000 | 18000 | |
| 20 | 47 | 14 | 0,109 | N204 | 16,6 | 13,9 | 17000 | 20000 |
| 47 | 14 | 0,111 | NJ204 | 16,6 | 13,9 | 17000 | 20000 | |
| 47 | 14 | 0,111 | NU204 | 16,6 | 13,9 | 17000 | 20000 | |
| 52 | 15 | 0,149 | N304 | 23,1 | 19,2 | 14000 | 17000 | |
| 52 | 15 | 0,153 | NJ304 | 23,1 | 19,2 | 14000 | 17000 | |
| 52 | 15 | 0,153 | NU304 | 23,1 | 19,2 | 14000 | 17000 | |
| 25 | 52 | 15 | 0,134 | N205 | 18,8 | 17 | 14000 | 16000 |
| 52 | 15 | 0,137 | NJ205 | 18,8 | 17 | 14000 | 17000 | |
| 52 | 18 | 0,17 | NJ2205V | 35,3 | 29,4 | 12000 | 25000 | |
| 52 | 15 | 0,137 | NU205 | 18,8 | 17 | 14000 | 16000 | |
| 62 | 17 | 0,235 | N305 | 31,5 | 27,7 | 12000 | 14000 | |
| 62 | 17 | 0,241 | NJ305 | 31,5 | 27,7 | 12000 | 14000 | |
| 62 | 17 | 0,241 | NU305 | 31,5 | 27,7 | 12000 | 14000 | |
| 62 | 24 | 0,37 | NJ2305V | 67 | 72,7 | 7200 | 10000 | |
| 30 | 62 | 16 | 0,203 | N206 | 24,9 | 23,3 | 12000 | 14000 |
| 62 | 16 | 0,207 | NJ206 | 24,9 | 23,3 | 12000 | 14000 | |
| 62 | 16 | 0,207 | NU206 | 24,9 | 23,3 | 12000 | 14000 | |
| 72 | 19 | 0,35 | N306 | 38,5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0,358 | NJ306 | 38,5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0,358 | NU306 | 38,5 | 35 | 10000 | 12000 | |
| 35 | 72 | 17 | 0,289 | N207 | 35,5 | 34 | 11000 | 12000 |
| 72 | 17 | 0,295 | NJ207 | 35,5 | 34 | 11000 | 12000 | |
| 72 | 17 | 0,295 | NU207 | 35,5 | 34 | 11000 | 12000 | |
| 80 | 21 | 0,451 | N307 | 49,5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,461 | NJ307 | 49,5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,461 | NU307 | 49,5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,536 | NUP307V | 77,2 | 78,6 | 10000 | 23000 | |
| 40 | 80 | 18 | 0,37 | N208 | 43,5 | 43 | 9400 | 11000 |
| 80 | 18 | 0,387 | NJ208 | 43,5 | 43 | 9400 | 11000 | |
| 80 | 18 | 0,378 | NU208 | 43,5 | 43 | 9400 | 11000 | |
Différentes caractéristiques pour différents roulements à rouleaux cylindrique :
N
L'anneau intérieur a deux brides intégrales et l'anneau externe est sans brides. Le déplacement axial de l'axe en ce qui concerne le logement peut être adapté dans les deux directions dans l'incidence elle-même. Les incidences sont donc utilisées en tant qu'incidences de non-repérage.
LE NU
L'anneau externe des incidences de la conception du NU a deux brides intégrales et l'anneau intérieur est sans brides. Le déplacement axial de l'axe en ce qui concerne le logement peut être adapté dans les deux directions dans l'incidence elle-même.
NJ
L'anneau externe a deux brides intégrales et la bride intégrale de l'anneau l'intérieur. Les incidences sont donc
approprié à l'emplacement axial d'un axe dans une direction.
N-F
L'anneau externe a une bride intégrale et les brides intégrales de l'anneau deux intérieurs.
LE NP
L'anneau externe a une bride intégrale et une bride non intégrante sous forme d'anneau lâche de bride et de brides intégrales de l'anneau deux intérieurs.
NUP
L'anneau externe a deux brides intégrales et la bride intégrale de l'anneau l'intérieur et une bride non intégrante sous forme d'anneau lâche de bride. Les incidences peuvent être utilisées en tant que placer des incidences, c.-à-d. elles peuvent fournir l'emplacement axial pour un axe dans les deux directions.
RN
Aucun anneau externe et les brides intégrales de l'anneau deux intérieurs.
