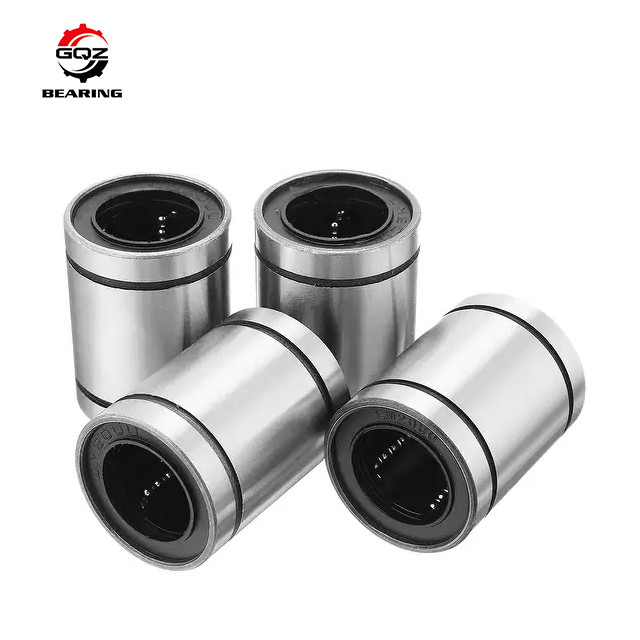

Le roulement à billes linéaire LMH25LUU de THK a coupé le roulement à billes de rapport linéaire de mouvement linéaire de bride de la bride LMH25LUU THK 25x40x59mm
L'incidence linéaire de THK est une production bonne marchée de système de mouvement linéaire, pour le voyage illimité en même temps que l'axe de cylindre. Comme supportait le contact de stylo à bille avec l'axe, ainsi charges d'utilisation de petites. Incidence linéaire avec la rotation minimale de boule de frottement, de sorte que ce puisse être mouvement sans heurt de précision.
La série de LMH-L est une bride de coupe et inférieure au modèle LMK-L, permettant le design compact. Contenant deux unités du plat standard d'arrêtoir, ce type est optimal pour des emplacements où une charge de moment est présente. Puisque les rangées des boules dans la bague linéaire sont arrangées de sorte que deux rangées reçoivent la charge du côté plat, une longue durée de vie peut être réalisée
Coupez la bride LMH modèle….L THK de type courant LMH25UU de rapport linéaire :
Incidence linéaire de type courant métrique de « LM »
Incidence linéaire de type courant de pouce de « LME »
Joints en caoutchouc de « UU » les des deux côtés du long type incidence linéaire
Type ouvert « OP » incidence linéaire
Type incidence linéaire d'ajustement de « AJ »
*LM… UU : LM… (sylinder), LM… OP (type ouvert), LM… AJ (dégagement réglable)
*LME… UU : LME… (sylinder), LME… OP (type ouvert), LME… AJ (dégagement réglable),
*KH : Mini incidence à haute précision
Détails linéaires des incidences LMH25UU de THK :
| Soutenant non. | Rangées de boule | Poids g | C (N) | Co (N) | Diamètre intérieur | Diamètre | Longueur |
| (millimètre) | (millimètre) | (millimètre) | |||||
| LMH6UU | 4 | 26,5 | 21 | 27 | 6 | 12 | 19 |
| LMH8SUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMH8UU | 4 | 40 | 27 | 41 | 8 | 15 | 24 |
| LMH10UU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMH12UU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMH13UU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMH16UU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMH20UU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMH25UU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMH30UU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| Soutenant non. | Rangées de boule | Poids g | C (N) | Co (N) | Diamètre intérieur (millimètre) |
Diamètre (millimètre) |
Longueur (millimètre) |
| LMK6LUU | 4 | 26,5 | 21 | 27 | 6 | 12 | 19 |
| LMK8LUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMK10LUU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMK12LUU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMK13LUU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMK16LUU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMK20LUU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMK30LUU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMK25LUU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| LMK35LUU | 6 | 795 | 170 | 320 | 35 | 52 | 70 |
| LMK40LUU | 6 | 1054 | 220 | 410 | 40 | 60 | 80 |
| LMK50LUU | 6 | 2200 | 390 | 810 | 50 | 80 | 100 |
| LMK60LUU | 6 | 2960 | 480 | 1020 | 60 | 90 | 110 |
L'incidence linéaire est une production bonne marchée de système de mouvement linéaire pour le voyage illimité avec
axe de cylindre. Puisque le contact de point roulement à billes avec l'axe, ainsi emploient la charge est petite.
Rotation minimale de boule de frottement, obtenir de ce fait la précision douce de mouvement. Plastique linéaire
les incidences sont les propriétés auto-lubrifiantes d'un système de mouvement linéaire, la plus grande différence
est ce le métal dans les incidences linéaires en métal les incidences que linéaires sont frottement de roulement, est le point
entrez en contact entre l'incidence et l'axe de cylindre, ainsi ceci adaptée au bas mouvement de vitesse de charge ;
tandis que les incidences linéaires en plastique glissent le frottement est entre le contact de surface d'appui avec
l'axe de cylindre, ainsi ce mouvement à vitesse réduite pour les charges élevées.
Des incidences linéaires sont utilisées en même temps que l'arbre d'entraînement linéaire durci. Pour linéaire infini
systèmes de mouvement. Chargez la boule et éteindre l'axe de transmission parce que c'est le contact de point,
permettre la charge est petit, mais linéaire mouvement, frottement plus petit, haute précision, mouvement rapide.
