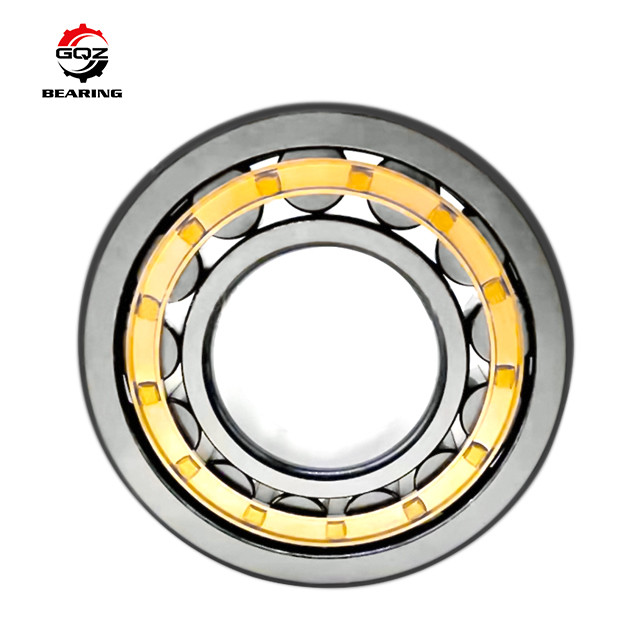

Différents types NJ2308-E-TVP2 de roulement à rouleaux cylindrique des incidences 40x90x33 millimètre NJ2308
Types de cage : Roulement à rouleaux cylindrique de NJ 2308 NJ2308 avec la cage en laiton
Là incluent principalement les quatre types ci-dessus pour les roulements à rouleaux cylindrique.
| roulement à rouleaux cylindrique | ||||
| PIC 1 | PIC 2 | PIC 3 | PIC 4 | |
| Type de cage | de type fenêtre, rouleau ou externe, anneau centré | de type fenêtre, rouleau ou externe | de type fenêtre, selon l'incidence, anneau externe centré | Riveté (le rouleau a centré, anneau externe centré, anneau intérieur centré) |
| Matériel | PA66, fibre de verre | Embouti | Laiton usiné | Laiton usiné |
| renforcé | acier | |||
| COUP D'OEIL, fibre de verre | ||||
| renforcé | ||||
| Suffixe | P ou PA | – | Ml | M |
| PH ou PHA | J | MA | ||
| Mb | ||||
| 1 | Produits principaux | Roulement à rouleaux sphérique |
| Roulement à rouleaux cylindrique | ||
| Roulement à rouleaux coniques | ||
| Roulement à rouleaux sphérique de poussée | ||
| 2 |
Description |
Les roulements à rouleaux cylindrique appartiennent aux incidences séparables, avec la méthode facile de support et de démontage. Ils peuvent être classifiés dans la rangée simple, les doubles rangées et quatre rangées. Selon la nervure différente de l'anneau, des roulements à rouleaux cylindrique de simple-rangée peuvent être divisés en série de N, série du NU, série de N-F, série de NUP et ainsi de suite. Les roulements à rouleaux cylindrique supportent les charges radiales très lourdes. |
| 3 | Matériel | GCr15/GCr15SiMn |
| 4 | Cage | Laiton/acier |
| 5 | Dureté | 58-62HRC |
| 6 | Marque | CLUNT ou OEM |
| 7 | Catégorie | P0 P4 P5 P6 |
| 8 | Dégagement | C0, C3, C4, C5 |
| 9 | Lubrification | Trous de la cannelure de lubrification &3 en anneau externe |
| 10 |
Structure |
Série cylindrique des roulements à rouleaux N |
| Série cylindrique du NU de roulements à rouleaux | ||
| Série cylindrique des roulements à rouleaux N-F | ||
| Série cylindrique des roulements à rouleaux NUP | ||
| 11 | Caractéristiques : | charge radiale lourde, charge de choc lourde, vitesse de rotation élevée |
| 12 | Emballage | 1.For le petit : boîte antirouille du plastique bag+paper box+wooden d'oil+vacuum |
| 2.For le grand : boîte antirouille d'oil+waterproof belt+professional belt+wooden | ||
| 13 | Application | Ces incidences sont en grande partie trouvées dans les moteurs de taille moyenne et grands, les générateurs de l'électricité, les moteurs à combustion interne, les turbines à gaz, les axes de machine-outil, les dispositifs de décélération, les machines de déchargement et de levage et d'autres machines industrielles. |
| 14 | Conditions de paiement | TTT, D/P, L/C à vue |
| 15 | Port FOB | HONG KONG CHANGHAÏ |
| Nouveaux articles | Codez (dxDxB) | Weight/kg |
| NJ2304 E | 20*52*21 | 0,22 |
| NJ2305 E | 25*62*24 | 0,345 |
| NJ2306 E | 30*72*27 | 0,514 |
| NJ2307 E | 35*80*31 | 0,71 |
| NJ2308 E | 40*90*33 | 0,962 |
| NJ2309 E | 45*100*36 | 1,28 |
| NJ2310 E | 50*110*40 | 1,7 |
| NJ2311 E | 55*120*43 | 2,16 |
| NJ2312 E | 60*130*46 | 2,7 |
| NJ2313 E | 65*140*48 | 3,25 |
| NJ2314 E | 70*150*51 | 4,04 |
| NJ2315 E | 75*160*55 | 5,2 |
| NJ2316 E | 80*170*58 | 6,3 |
| NJ2317 E | 85*180*60 | 8 |
| NJ2318 E | 90*190*64 | 8,69 |
| NJ2319 E | 95*200*67 | 10,8 |
| NJ2320 E | 100*215*73 | 13,5 |
| NJ2322 E | 110*240*80 | 18,7 |
| NJ2324 E | 120*260*86 | 23,9 |
| NJ2326 E | 130*280*93 | 29,8 |
| NJ2328 E | 140*300*102 | 39,5 |
| NJ2330 E | 150*320*108 | 45,6 |
| NJ2332 E | 160*340*114 | 54,4 |
| NJ2334 E | 170*360*120 | 63,2 |
| NJ2336 E | 180*380*126 | 72,9 |
| NJ2338 E | 190*400*132 | 84,9 |
| NJ2340 E | 200*420*138 | 96,8 |
Utilisation : moteur moyen, locomotives, axe, moteurs à combustion interne, générateurs, turbines à gaz, réducteur, laminoir, écran de vibration et machines de levage de transport, etc.
