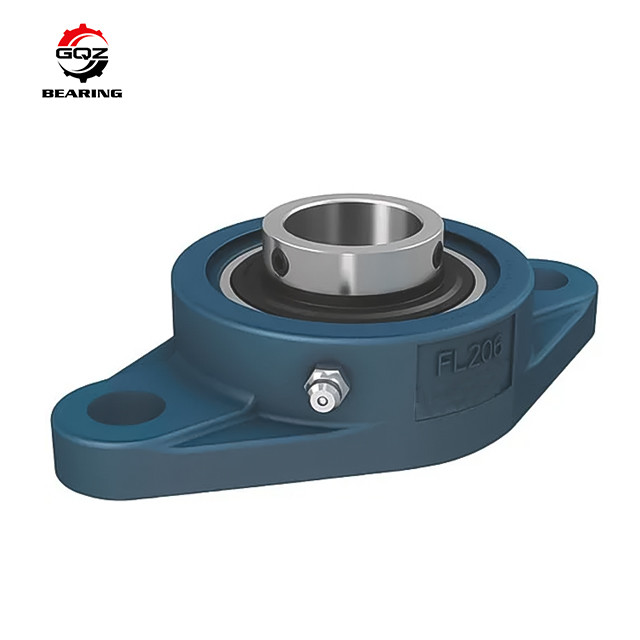

Bloc d'oreiller de bride de NTN soutenant le logement de bloc d'oreiller d'incidence d'UCFL UCFL205 soutenant UCFL205
Bloc d'oreiller de bride de NTN UCFL soutenant l'introduction de bloc d'oreiller de l'incidence UCFL205 :
L'incidence de bloc d'oreiller d'UCFL sont dans un logement à flasque sont employées quand la surface de montage d'incidence est perpendiculaire à un axe d'axe. Ils sont généralement disponibles dans deux, trois, ou des configurations de quatre-trou. le Deux-boulon a bridé des unités roulement à billes ont un diamant ou une envoler-forme avec 2 trous pour le montage. Comme avec notre 3-Bolt ont bridé les unités d'incidence, 4-Bolt a bridé des unités d'incidence et nos séries de Flangette, les 2 que le boulon a bridés des unités d'incidence ont des incidences qui peuvent être déplacées et alignées pour adapter mieux à de longs axes.
Unités | millimètre |
Type d'incidence | Logement de fonte |
Estimation dynamique de charge (Cr) | 14.022 |
Estimation de charge statique (cor) | 7.843 |
Diamètre d'axe (FW) | 25,0000 |
Largeur de logement (b) | 68,0000 |
Centre-à-Centre de trou de montage (e) | 99,0000 |
Longueur de logement (a) | 130,0000 |
Épaisseur basse (G) de logement | 13,0000 |
Largeur de bague intérieure de roulement (Bi) | 34,0000 |
Largeur de bague intérieure de roulement - côté court (n) | 14,0000 |
Largeur de bague intérieure de roulement - côté prolongé (m) | 20,0000 |
Taille de boulon de fixation | 10,0000 |
Nombre de logement | FL 205E |
Diamètre de trou de montage (s) | 12,0000 |
Taille d'Assemblée de bride (z) | 37,0000 |
Taille de bride (l) | 27,0000 |
Base de support à soutenir le centre (i) | 16,0000 |
Poids (G) | 634,00 |
Matériel | Logement de fonte, incidence d'acier au chrome |
Le bloc d'oreiller de bride de NTN soutenant des modèles de bloc d'oreiller d'incidence d'UCFL UCFL205 conçoivent :
Incidences de bloc d'oreiller (série d'UCFL)
Nombre d'incidence | Diamètre d (millimètre) d'axe | H (millimètre) | L (millimètre) | L1 (millimètre) | A (millimètre) | J (millimètre) |
UCFL 201 | 12 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 202 | 15 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 203 | 17 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 204 | 20 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
