71800AC arbre principal de rapport principal de la haute précision 10x19x5 millimètre soutenant 71800AC.T.P4A
Dessin :
Une partie des spécifications d'incidence :
| dimensions | point 1 | point 2 | ||
| d | D | B | ||
| 8 | 22 | 7 | 708C.T.P4A | B708C.T.P4S |
| 8 | 22 | 7 | 708AC.T.P4A | B708E.T.P4S |
| 9 | 24 | 7 | 709C.T.P4A | B709C.T.P4S |
| 9 | 24 | 7 | 709AC.T.P4A | B709E.T.P4S |
| 10 | 19 | 5 | 71800C.T.P4A | B71800C.T.P4S |
| 10 | 19 | 5 | 71800AC.T.P4A | B71800E.T.P4S |
| 10 | 22 | 6 | 71900C.T.P4A | B71900C.T.P4S |
| 10 | 22 | 6 | 71900AC.T.P4A | B71900E.T.P4S |
| 10 | 26 | 8 | 7000C.T.P4A | B7000C.T.P4S |
| 10 | 26 | 8 | 7000AC.T.P4A | B7000E.T.P4S |
| 10 | 30 | 9 | 7200C.T.P4A | B7200C.T.P4S |
| 10 | 30 | 9 | 7200AC.T.P4A | B7200E.T.P4S |
| 12 | 21 | 5 | 71801C.T.P4A | B71801C.T.P4S |
| 12 | 21 | 5 | 71801AC.T.P4A | B71801E.T.P4S |
| 12 | 24 | 6 | 71901C.T.P4A | B71901C.T.P4S |
| 12 | 24 | 6 | 71901AC.T.P4A | B71901E.T.P4S |
| 12 | 28 | 8 | 7001C.T.P4A | B7001C.T.P4S |
| 12 | 28 | 8 | 7001AC.T.P4A | B7001E.T.P4S |
| 12 | 32 | 10 | 7201C.T.P4A | B7201C.T.P4S |
| 12 | 32 | 10 | 7201AC.T.P4A | B7201E.T.P4S |
| 15 | 24 | 5 | 71802C.T.P4A | B71802C.T.P4S |
| 15 | 24 | 5 | 71802AC.T.P4A | B71802E.T.P4S |
| 15 | 28 | 7 | 71902C.T.P4A | B71902C.T.P4S |
| 15 | 28 | 7 | 71902AC.T.P4A | B71902E.T.P4S |
| 15 | 32 | 9 | 7002C.T.P4A | B7002C.T.P4S |
| 15 | 32 | 9 | 7002AC.T.P4A | B7002E.T.P4S |
| 15 | 35 | 11 | 7202C.T.P4A | B7202C.T.P4S |
| 15 | 35 | 11 | 7202AC.T.P4A | B7202E.T.P4S |
| 17 | 26 | 5 | 71803C.T.P4A | B71803C.T.P4S |
| 17 | 26 | 5 | 71803AC.T.P4A | B71803E.T.P4S |
| 17 | 30 | 7 | 71903C.T.P4A | B71903C.T.P4S |
| 17 | 30 | 7 | 71903AC.T.P4A | B71903E.T.P4S |
| 17 | 35 | 10 | 7003C.T.P4A | B7003C.T.P4S |
| 17 | 35 | 10 | 7003AC.T.P4A | B7003E.T.P4S |
| 17 | 40 | 12 | 7203C.T.P4A | B7203C.T.P4S |
| 17 | 40 | 12 | 7203AC.T.P4A | B7203E.T.P4S |
| 20 | 32 | 7 | 71804C.T.P4A | B71804C.T.P4S |
| 20 | 32 | 7 | 71804AC.T.P4A | B71804E.T.P4S |
| 20 | 37 | 9 | 71904C.T.P4A | B71904C.T.P4S |
| 20 | 37 | 9 | 71904AC.T.P4A | B71904E.T.P4S |
| 20 | 42 | 12 | 7004C.T.P4A | B7004C.T.P4S |
| 20 | 42 | 12 | 7004AC.T.P4A | B7004E.T.P4S |
| 20 | 47 | 14 | 7204C.T.P4A | B7204C.T.P4S |
| 20 | 47 | 14 | 7204AC.T.P4A | B7204E.T.P4S |
| 25 | 37 | 7 | 71805C.T.P4A | B71805C.T.P4S |
| 25 | 37 | 7 | 71805AC.T.P4A | B71805E.T.P4S |
| 25 | 42 | 9 | 71905C.T.P4A | B71905C.T.P4S |
| 25 | 42 | 9 | 71905AC.T.P4A | B71905E.T.P4S |
Roulement à billes de contact angulaire :
Les roulements à billes angulaires de contact sont particulièrement appropriés à supporter les charges (axiales et radiales) combinées. Parfois, ils peuvent supporter la charge axiale pure et également fonctionner dans une vitesse plus élevée. Sous la charge radiale, on produira la force composante axiale qui doit être contrecarrée. Ainsi les incidences sont s'ajustent normalement contre une deuxième incidence.
Avantages :
Acier ultra propre pour prolonger la vie d'incidence jusqu'à de 80%
Technologie avancée de catégorie
Fonctionnement tranquille et bon même à la grande vitesse
Caniveaux de finition superbes
Produits d'offre dans des angles de 15,25 et 40 degrés
Disponible arrangez dedans du polyamide, acier et la cage de laiton se réunit
Application :
Application : Le roulement à billes de contact angulaire est très utilisé dans les voitures, les compresseurs, la construction, les moteurs électriques, l'industrie alimentaire, des appareils ménagers etc. Comme élément de roulement, il tourne le monde.

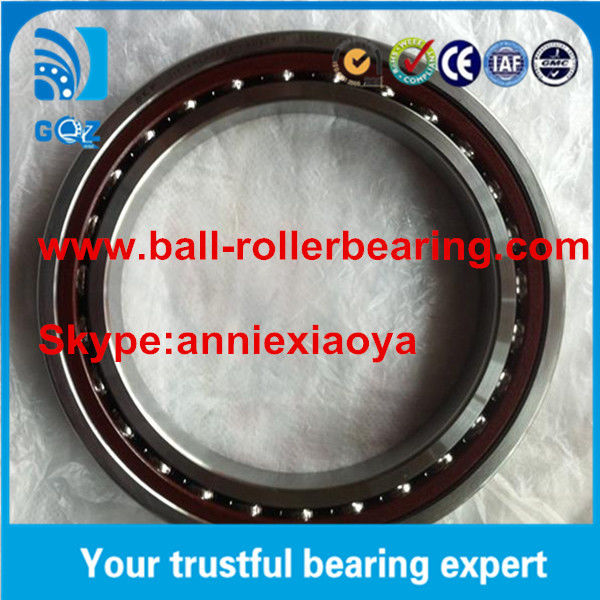

Exposition d'images :
