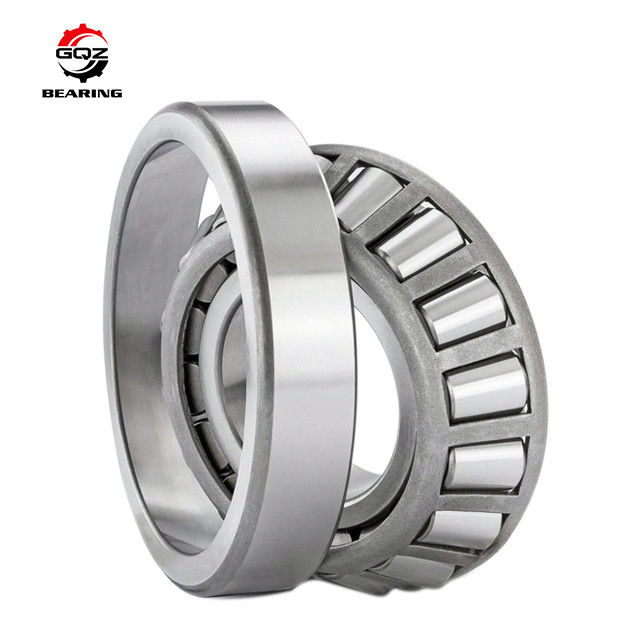

Le roulement à rouleaux coniques X-Life T7FC 070/QCL7C 70x140x39 mm

1.Vie d'ensemble du produit
T7FC070-XL et T7FC070/QCL7C partagent une dimension métrique unifiée d70×D140×T39mm, appartenant à la série de roulements à rouleaux coniques séparables en une seule rangée T7FC ISO355,deux versions hautement performantes optimisées pour différentes conditions de travail.
Le T7FC070-XL adopte une conception optimisée X-life, une géométrie interne améliorée, une finition de surface et un traitement thermique,capacité de charge dynamique augmentée de 20% et durée de vie prolongée d'environ 70% par rapport au type standard, faible production de chaleur et fonctionnement stable à grande vitesse.
Le T7FC070/QCL7C est équipé d'une surface de contact Q optimisée plus une structure de haute résistance CL7C, un angle de contact plus grand jusqu'à 30°, une résistance anti-impact et à la charge élevée exceptionnelle,spécialement conçus pour les différentiels lourds, réducteurs miniers et puits de transmission de machines de construction.
Les deux modèles sont un assemblage de cône et de coupe séparables, un cône intérieur avec rouleaux et une cage peuvent être séparés de la coupe extérieure, une installation séparée pratique de l'arbre et du boîtier.Toutes les pièces de base adoptent de l'acier à roulement GCr15 entièrement éteint, le meulage incliné de piste de course ultra-précise, la distribution uniforme de la contrainte de contact de ligne, supporte de manière fiable la charge radiale combinée et la poussée axiale unidirectionnelle.boîte de vitesses industrielle lourde, transmission de broyeur minier, grande machine de construction à marche et assemblages hydrauliques de pompes.

2Spécifications techniques

La gamme de modèles: T7FC070-XL, T7FC070/QCL7C
Dimensions unifiées des limites ((mm): Forage d=70, OD D=140, largeur totale T=39, largeur de cône B=35.5, largeur de la tasse C=27
Le rayon de filetage min r=3 mm, r1=3 mm
Angle de contact: 30°
Structure: roulement à rouleaux coniques à rangée unique, cône et coupe séparables, cage en acier estampillée, conception ouverte
Matière première: acier à roulements à haute teneur en chrome de type GCr15 pour rouleaux côniques, à coupe et à rouleaux cônes
Différenciation des paramètres de performance

1. Les États membres doivent respecter les dispositions de la présente directive.

• La charge radiale dynamique de base Cr: 219kN
• La charge radiale statique de base C0r: 237kN
• Limites de charge de fatigue Pu: 38 kN
• Vitesse limite: graisse 5800 r/min, huile 7200 r/min
• Poids net: 2,59 kg
• Caractéristique: X-vie longue durée de vie optimisée, faible frottement, adaptabilité à grande vitesse

• Charge radiale dynamique de base Cr: 177 kN
• Le système de freinage doit être équipé d'un dispositif de freinage de base.
• Vitesse limite: graisse 2400 r/min, huile 3400 r/min
• Poids net: 2,65 kg
• Caractéristique: renforcement QCL7C lourd, résistance aux chocs élevée, capacité de charge statique ultra-haute

Plage de température de fonctionnement générale: -40°C à 120°C
Pour les véhicules à moteur électrique, la valeur de l'indicateur de freinage doit être supérieure ou égale à:
Des dessins complets de l'installation du différentiel/du réducteur, un guide d'appariement de la charge et des rapports d'essais de durabilité des chocs alternatifs à long cycle peuvent être fournis sur demande du client.

3. Principaux avantages

1. Deux versions haute performance pour une sélection ciblée: la version XL pour un fonctionnement continu à vitesse moyenne et élevée; la version QCL7C pour un impact lourd à basse vitesse,une taille de modèle couvre plusieurs conditions de travail de transmission lourde.
2. Grand angle de contact de 30°, dispositif de rouleaux coniques, excellente capacité de charge radiale axiale composite, fonctionnement stable sous l'impact fréquent du décalage des différentiels automobiles et des équipements miniers.
3. Structure séparée de cône et de coupe, cône intérieur pré-installé sur l'arbre, coupe extérieure pressée dans le boîtier séparément, démontage facile sans endommager le journal de l'arbre lors de la révision de l'équipement.
4. X-life optimisé T7FC070-XL: surface de piste et géométrie interne améliorées, réduisent efficacement les pertes de lubrifiant et l'accumulation de chaleur, prolongent considérablement l'intervalle de maintenance et la durée de vie.
5. T7FC070/QCL7C renforcé par QCL7C: répartition optimisée des contraintes de contact des rouleaux, forte résistance à la charge de choc de surcharge,adapté aux conditions de travail de démarrage et d'arrêt des machines de construction et de mines à lourde charge.
6. La cage d'acier estampillée de précision limite uniformément les rouleaux coniques, évitant efficacement l'inclinaison, la déviation et la décharge des rouleaux sous une rotation continue variable et longue durée.
7. Le traitement thermique d'extinction intégral atteint une dureté élevée de HRC60 ∼65, une résistance exceptionnelle à la fatigue, à l'écaillage et à l'usure, réduit la fréquence de remplacement des pièces de rechange de l'équipement.
8. Dimension métrique standard unifiée d'installation, entièrement interchangeable avec les roulements à rouleaux coniques de la série T7FC070, sans modification de l'arbre et du boîtier existants lors du remplacement;service complet sur mesure: amélioration de haute précision P4/P5, dégagement C3 élargi, marquage laser OEM, emballage antirouille de carton neutre à l'exportation, pré-remplissage à haute température par graisse à pression extrême.

4. Scénarios d' application

T7FC070-XL / T7FC070/QCL7C Les roulements à rouleaux coniques à une rangée à haute performance sont des pièces de rechange rotatives composites de base pour les équipements de transmission automobiles, miniers et industriels lourds:

• T7FC070-XL Équipement correspondant: différentiel de transmission automobile de taille moyenne, réducteur d'engrenages industriel de taille moyenne, arbre de support hydraulique à grande vitesse, assemblage de rotor de souffleur de taille moyenne
• T7FC070/QCL7C Équipement correspondant: boîte de vitesses de traction de broyeur minier lourd, réducteur de marche de grande excavatrice, arbre de transmission métallurgique auxiliaire lourd, positions de roulement différentiel de camion lourd
• champs d'application généraux: assemblage de convoyeurs lourds, transmission de gros moissonneurs agricoles, boîte de réduction marine légère, composants de support rotatif de pompe centrifugeuse lourde

Ensemble de roulements à rouleaux coniques de haute performance de la série T7FC070, interchangeable sur le marché de rechange
Solution de support de charge lourde à longue durée de vie et rentable pour les fabricants de différentiels automobiles, les équipements miniers, les équipements métallurgiques OEM et les usines de maintenance de machines lourdes.

5. Pourquoi choisir GQZ

1. 25 ans d'expérience professionnelle dans la fabrication de roulements à rouleaux coniques de haute performance de la série métrique T7FC, y compris T7FC070-XL et T7FC070/QCL7C
2. Deux versions entièrement interchangeables dimensionnellement avec des roulements de la norme internationale T7FC070, une capacité de charge constante, une tolérance de vitesse et des normes d'assemblage correspondantes.
3. Service complet de personnalisation OEM et ODM prenant en charge la qualité de super précision P4, le réglage de la clearance C3 et le remplissage de graisse à haute température et à pression extrême.
4. Flux d'inspection complet strict avant la livraison: test métallographique et de dureté de la matière première GCr15, dépistage dimensionnel du rouleau conique, test de vieillissement par chocs lourds alternant radial-axial à long cycle,essais de simulation d'usure par fatigue continue sous lourde charge.
5. L'équipe d'ingénierie professionnelle des roulements à rouleaux coniques fournit un calcul de charge composite un contre un,Système d'appariement double roulement à précharge arrière-arrière et orientation technique pour l'installation de l'arbre différentiel/réducteur dans les 24 heures ouvrables.
6. Un atelier de production de masse à grande échelle stable avec un prix de gros direct d'usine compétitif pour les commandes mixtes de lots XL et QCL7C, deux versions, un approvisionnement stable à long terme pour les pièces automobiles mondiales,acheteurs de pièces détachées de machines lourdes et minières.

Nous sommes spécialisés dans la structure de rouleaux coniques séparables, longue durée de vie X et conception optimisée double QCL7C,Norme universelle de dimension métrique de montage interchangeable et coopération mutuellement bénéfique à long terme avec les fournisseurs d'équipements de transmission industriels lourds.

6. Contrôle de la qualité

1. Composition chimique des matières premières, inspection des défauts internes et de la dureté pour les roulements en acier à cône, à coupe et à rouleaux coniques GCr15
2. Forgeage de précision, soulagement des contraintes de trempage multiples, processus de meulage en plusieurs étapes de piste inclinée ultra-précise pour cône et tasse
3. Ligne de production de trempe à haute température, de superfinition et de tri dimensionnel automatique de haute précision à rouleaux coniques
4. Processus de formage et d'assemblage automatique de rouleaux de cage d'acier estampillée, contrôle strict de l'espace libre de l'assemblage de rouleaux et distribution uniforme de la circonférence
5. Épreuves de performance classées ciblées: épreuve de vieillissement séparée pour le fonctionnement à long cycle à grande vitesse T7FC070-XL et l'épreuve de fatigue par surcharge par choc lourd T7FC070/QCL7C,détection de la durabilité à long cycle des graisses à haute température
6. Contrôle de la tolérance dimensionnelle complète, des fissures de surface et de la rugosité de la piste avant l'expédition d'un revêtement à l'huile antirouille et d'un emballage résistant à l'humidité en carton d'exportation

Every production batch of two-version bearings undergoes full sampling differential and heavy reducer simulation rotation test to guarantee stable long-term composite radial-axial load support performance in automotive, les équipements miniers et de construction.

7Obtenez une citation maintenant

Si vous avez besoin de roulements à rouleaux coniques T7FC070-XL X-life longue durée de vie et T7FC070/QCL7C lourds pour la fabrication de différentiels automobiles,assemblage de réducteurs lourds pour l'exploitation minière et maintenance de machines lourdes, envoyez votre demande d'achat directement.
Vous recevrez une assistance professionnelle complète après avoir posé une question:

• Rapide réponse officielle de l'usine scellée dans les 24 heures ouvrables
• calcul de la charge radiale axiale composite un contre un,les conseils techniques pour la sélection des modèles en deux versions et les conseils techniques pour l'appariement de préchargement entre deux roulements à double roulement par des ingénieurs professionnels des roulements à rouleaux coniques
• Des solutions de performance de roulement personnalisées comprenant une mise à niveau de haute précision P4 et des options de dégagement élargi C3
• Prix de gros direct d'usine compétitif pour la livraison mixte de lots de T7FC070-XL et T7FC070/QCL7C

Veuillez fournir la quantité d'achat requise, l'état de fonctionnement de l'équipement (surcharge continue à grande vitesse / surcharge de fort impact) et l'environnement de température de fonctionnement pour obtenir un document de devis formel détaillé..

8. FAQ

1. Q1: Quelle est la différence entre le T7FC070-XL et le T7FC070/QCL7C?
   A1: même taille d'installation, orientation performance différente. T7FC070-XL est une version X-life optimisée pour une longue durée de vie, haute vitesse limite, faible frottement, fonctionnement continu adapté à une vitesse moyenne et élevée;T7FC070/QCL7C est le type renforcé QCL7C pour travaux lourds, une capacité de charge statique plus élevée, des performances d'impact anti-surcharge élevées, adaptées aux machines minières et de construction à faible vitesse.
2. Q2: Quelle charge peuvent supporter les roulements à rouleaux coniques de la série T7FC070?
   A2: il supporte une charge radiale importante et une poussée axiale unidirectionnelle simultanément;installer deux roulements dos à dos pour réaliser un roulement de charge axiale bidirectionnelle pour le différentiel automobile et le fuseau lourd vertical.
3. Q3: Quel est l'avantage d'une structure cône-coupe séparable pour l'assemblage différentiel?
   A3: le cône intérieur avec rouleaux peut être pré-installé sur l'arbre motopropulseur, la coupe extérieure est pressée dans le boîtier différentiel séparément, assemblage et démontage pratiques pendant la révision,pas de dommages au journal de l'arbre et au trou du boîtier.
