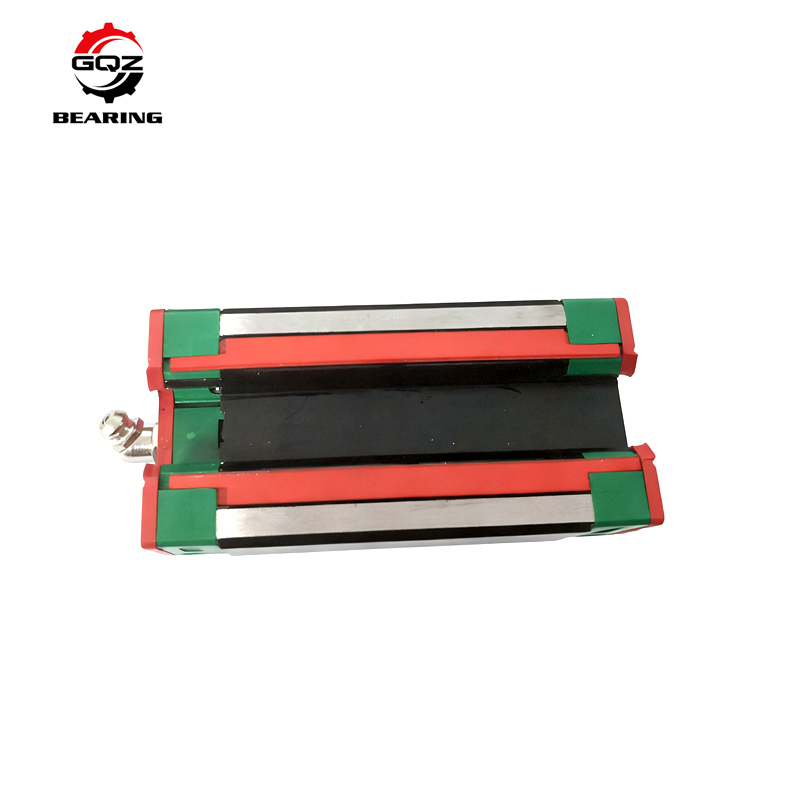

Légère KWSE25H-G3-V1 Bloc de roulement à billes linéaire à six rangées 23x48x40 mm

1. Aperçu du produit

Le KWSE25H-G3-V1 est un chariot de guidage linéaire à recirculation de billes à six rangées, surélevé, correspondant à des rails de guidage linéaires de 25 mm de largeur, appartenant à la série lourde KWSE25. Signification du suffixe du modèle : H = corps de bloc surélevé, G3 = grade de haute précision, V1 = précharge légère standard sans jeu.

Structure unique de contact composite à billes en acier à 6 rangées (angles de contact 4 × 45° + 2 × 60°), améliore considérablement la capacité de charge globale et la rigidité structurelle par rapport aux curseurs standard à 4 rangées. Le bloc de type H surélevé augmente l'espace de montage et la résistance à la charge verticale, système d'étanchéité à double lèvre multicouche intégré pour bloquer la poussière, le fluide de coupe et les débris métalliques. Toutes les pistes de roulement adoptent un acier à roulement GCr15 entièrement trempé avec rectification miroir ultra-précise, graissé à haute température avant la livraison, mouvement alternatif stable à faible bruit et à haute vitesse. Largement utilisé dans les machines-outils CNC à coupe lourde, les grandes lignes d'assemblage automatisées, les équipements de convoyage lourds d'emballage, les machines textiles lourdes et l'automatisation de test de précision.

2. Spécifications techniques

3. Avantages clés

• Conception de circulation de billes à angle composite à six rangées, capacité de charge dynamique et statique bien supérieure à celle des curseurs ordinaires à quatre rangées, rigidité intégrale ultra-élevée, fonctionnement stable sous charge d'impact de coupe lourde.
• Structure de bloc surélevé H, section de roulement verticale plus grande, performances anti-déformation plus solides, adaptée à l'installation verticale et aux conditions de travail à charge verticale lourde.
• Norme de fabrication de haute précision G3, contrôle strict des tolérances dimensionnelles, excellente précision de répétition du positionnement, répond aux exigences de traitement d'automatisation de haute précision.
• Conception de précharge légère V1, élimine le jeu interne des paires de roulement, pas de secousses lors du changement d'avant en arrière, améliore la précision de traitement de l'équipement.
• Structure d'étanchéité multicouche anti-poussière intégrée avec joint d'extrémité double lèvre + joint composite latéral, isole efficacement le liquide de refroidissement, la poudre de meulage et la poussière de l'atelier, prolonge la durée de vie dans un environnement d'usinage difficile.
• Tous les composants clés en acier à roulement GCr15 entièrement trempé, dureté de surface élevée, résistance à l'usure exceptionnelle, fonctionnement alternatif à haute fréquence à long terme sans atténuation de la précision.
• Rétenteur en acier anti-chute intégré, les billes en acier ne se dispersent pas lors de la séparation du curseur et du rail, démontage, maintenance et remplacement des composants pratiques.
• Service entièrement personnalisable : grades de précharge V0/V2 différents, version anti-rouille en acier inoxydable, marquage laser OEM sur la surface du bloc, emballage neutre en carton d'exportation anti-rouille.

4. Scénarios d'application

Le chariot de guidage linéaire à six rangées surélevé et à charge lourde KWSE25H-G3-V1 est un composant de mouvement linéaire de précision lourd pour les équipements d'automatisation industrielle :

• Fraiseuses CNC lourdes, centres d'usinage, ensembles de support coulissant pour machines de découpe plasma
• Grandes lignes d'assemblage d'alimentation automatique, unités coulissantes de positionnement alternatif pour le prélèvement et le placement de pièces lourdes
• Équipements d'emballage automatiques lourds, déroulement de grandeize de film, positions de roulement linéaire pour la formation de cartons lourds
• Grandes machines de transmission textile lourdes, ensembles de mouvement linéaire pour équipements d'automatisation d'estampage
• Instruments de test de précision à charge lourde, structures de mouvement à haute rigidité pour bras robotiques industriels moyens
• Glissière de guidage linéaire à six rangées KWSE série 25mm interchangeable sur le marché secondaire
• Solution de mouvement linéaire de précision à charge lourde et haute rigidité rentable pour les OEM CNC, les usines d'équipements d'automatisation lourde et les achats en gros de machines d'emballage.

5. Pourquoi choisir GQZ Bearing

• 25 ans d'expérience professionnelle dans la fabrication de chariots de guidage linéaires lourds à six rangées de la série KWSE, y compris le KWSE25H-G3-V1
• Le KWSE25H-G3-V1 est entièrement interchangeable en termes de dimensions avec les guides linéaires à six rangées standard internationaux, avec une capacité de charge cohérente, une tolérance de précision G3 et des paramètres de précharge V1 correspondants.
• Service complet de personnalisation OEM & ODM prenant en charge le réglage de précharge V0/V2, le traitement de surface anti-corrosion en acier inoxydable et le marquage laser personnalisé.
• Procédures d'inspection strictes avant livraison : test de dureté du matériau GCr15, criblage de tri dimensionnel des billes en acier, test de vieillissement alternatif à charge lourde sur cycle long, test de fatigue à mouvement linéaire à haute vitesse.
• Une équipe d'ingénieurs professionnels en guidage linéaire à six rangées fournit des conseils techniques personnalisés pour la sélection du grade de précharge, la correspondance du grade de précision et l'installation rail-glissière dans les 24 heures ouvrables.
• Lignes de production de masse stables avec des prix de gros directs d'usine compétitifs pour les fabricants d'équipements CNC lourds à long terme, les grands fournisseurs de machines d'automatisation et les usines d'équipements d'emballage lourds.
• Nous nous concentrons sur la structure de billes à circulation à angle composite à six rangées à charge élevée, la disposition des blocs lourds surélevés, la conception d'étanchéité intégrée multicouche anti-poussière et la coopération gagnant-gagnant à long terme avec les acheteurs mondiaux de pièces de rechange de transmission linéaire lourde industrielle.

6. Contrôle de la qualité

• Inspection de la composition chimique et de la dureté des matières premières de l'ébauche du curseur et du rail linéaire en acier à roulement GCr15
• Forgeage de précision, trempe et revenu, rectification ultra-miroir pour la piste d'arc composite interne du curseur et la surface de roulement du rail
• Ligne de production de trempe à haute température, superfinition et tri dimensionnel automatique des billes en acier
• Formation d'estampage de rétenteur en acier intégré et processus d'assemblage automatique de billes en acier à six rangées pour contrôler uniformément le jeu de circulation interne
• Tests de performance ciblés classifiés : test de vieillissement alternatif à charge lourde sur cycle long du KWSE25H-G3-V1, test de fatigue de glissement alternatif répété, détection de déformation à charge lourde combinée multidirectionnelle
• Re-vérification complète des tolérances dimensionnelles et des défauts de surface avant le revêtement d'huile anti-rouille et l'emballage en carton d'exportation
• Chaque lot de production de glissières linéaires KWSE25H-G3-V1 passe un test complet d'échantillonnage de charge alternative lourde pour garantir des performances de support linéaire de précision à rigidité ultra-élevée et stables à long terme à l'intérieur des équipements industriels lourds CNC, d'automatisation et d'emballage.

7. Obtenez un devis maintenant

Si vous avez besoin de blocs de guidage linéaires lourds surélevés à six rangées KWSE25H-G3-V1 G3 précision V1 précharge légère pour la maintenance et la personnalisation OEM en gros de machines-outils CNC lourdes, de grandes lignes d'assemblage automatique et d'équipements d'automatisation d'emballage lourds, envoyez votre demande d'achat directement.

Vous recevrez des services de support professionnels complets après avoir soumis votre demande :

• Réponse rapide de devis formel d'usine dans les 24 heures
• Sélection du grade de précharge, correspondance du grade de précision et conseils techniques d'installation par des ingénieurs professionnels spécialisés dans les guides linéaires à six rangées de la série KWSE, en tête-à-tête
• Suggestions de schémas de performance de mouvement linéaire personnalisés, y compris les options de mise à niveau de précharge V0/V2
• Prix de gros directs d'usine compétitifs pour les commandes de pièces de rechange en grande quantité
• Envoyez la quantité d'achat requise, la charge lourde de l'équipement et l'environnement de poussière/liquide de refroidissement de l'atelier pour obtenir un document de devis formel scellé détaillé.

8. FAQ

1. Q1 : Que signifie chaque suffixe de KWSE25H-G3-V1 ?
   R1 : H = corps de bloc lourd surélevé ; G3 = grade de haute précision industrielle ; V1 = précharge légère standard pour éliminer le jeu de roulement pour un positionnement de précision.
2. Q2 : Quel est l'avantage de la structure à six rangées de billes par rapport aux curseurs ordinaires à quatre rangées ?
   R2 : La conception à angle de contact composite à six rangées améliore considérablement la capacité de charge dynamique et statique ainsi que la rigidité globale, adaptée aux équipements de coupe lourde, de charge d'impact et de charge verticale lourde.
3. Q3 : À quels équipements le KWSE25H-G3-V1 est-il largement applicable ?
   R3 : Principalement adapté aux centres d'usinage CNC lourds, aux grandes lignes d'assemblage de pièces lourdes automatisées, aux équipements de convoyage d'emballage lourds et aux instruments de test de précision industriels lourds.
