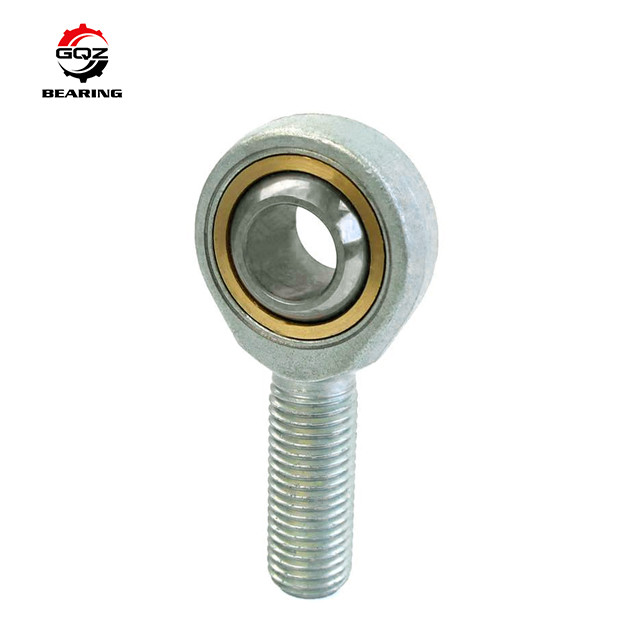

Série Rod M64*4 Excavato incidence simple sphérique de SI80ES 80x182x55mm, à grande vitesse d'E et à faible bruit
L'incidence sphérique est une incidence de glissement auto-dressante résistante. De haute résistance aux charges d'impact, ce produit est plus adapté à la section de oscillation sous lent, charges lourdes.
Une incidence d'embout à rotule, également connue sous le nom de joint de heim (Amérique du Nord) ou joint rose (le R-U et ailleurs), est un joint articulant mécanique. De tels joints sont employés sur les extrémités des barres de commande, liens de direction, tiges de renfort, ou n'importe où un joint articulant de précision est exigé. Un pivot de boule avec une ouverture par laquelle un boulon ou tout autre matériel de connexion peut passer est pressé dans une enveloppe circulaire avec un axe fileté joint. La partie filetée peut être mâle ou femelle.
1. Corps de Rod avec le droit ou le fil femelle de main gauche
2. Elle se compose de GE de rapport simple sphérique radial. E ou GE. .ES 2RS et corps de tige
3. Surface de zine de corps de tige plaquée, logement de SI. .ES avec un mamelon de lubrification de trou ou de graisse
4. Pour le fil de main gauche, ajoutez svp le suffixe « L », par exemple SIL 30 es
5. Pour les incidences d≥15, SI. .ES 2RS également disponible, par exemple SI 25 es 2RS
6. La lubrification du mamelon de trou ou de graisse n'est pas disponible pour la taille marquée " * »
| SI. .ES | Dimensions (millimètres) | Estimations de charge (kn) | Poids (kilogrammes) | |||||
| Type | d | B | C1 | d2 | a° | Dynamique | Statique | |
| SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
| Dimensions | Angle | Dynamique | Statique | ||||||
| d (millimètre) | d2 (millimètre) | B (millimètre) | G (6H) | C1 (maximum) | h1 | C (kn) | C0 (kn) | ||
| 40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
| 60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
| 60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
| 70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
| 70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
| 80 | 182 | 55 | M 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
| 80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
