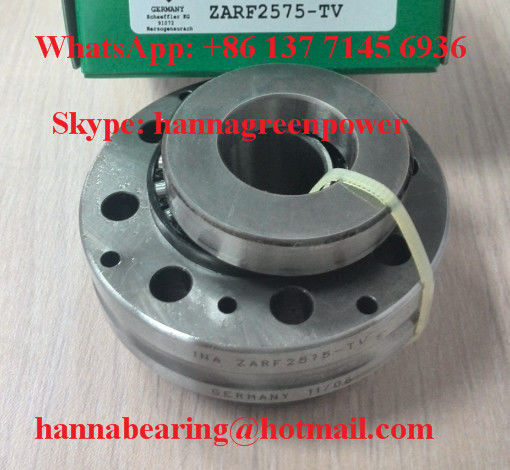

Rameau à rouleaux à aiguille à double poussée ZARF2575- TV ZARF2575TN Rameau cylindrique

1. Vue d' ensemble du produit

Les roulements ZARF2575-TV et ZARF2575TN sont des roulements à rouleaux à aiguille et à roulements cylindriques axiaux de haute précision entièrement interchangeables, dimension de montage unifiée d=25 mm, D=75 mm, largeur globale B=62 mm.Deux codes de pièces représentent le même roulement avec des normes de marquage différentes.

Explanation du modèle de suffixe:

• TV: cage usinée en laiton massif pour section en rouleaux d'aiguille, haute rigidité, anti-déformation sous forte charge continue;
• TN: Cage d'injection en nylon renforcée de fibres de verre, légère et à faible friction pour un fonctionnement à grande vitesse à charge moyenne.

une structure composite intégrée combinant un rouleau à aiguille radiale et un rouleau cylindrique axial bidirectionnel dans un seul boîtier,supporter simultanément une charge radiale lourde et une précharge axiale bidirectionnelleTous les éléments de laminage et les anneaux adoptent un acier à roulement GCr15 trempé, un procédé de meulage et de superfinition ultra-précis,une tolérance dimensionnelle minime, faible vibration et haute précision de positionnement, largement utilisé pour le support de vis à bille de machine-outil CNC, module d'entraînement linéaire d'automatisation,équipements d'essai de précision, unités de positionnement rotatives et ensembles de transmission de précision à semi-conducteurs.

2Spécifications techniques

Modèle: ZARF2575-TV / ZARF2575TN 100% interchangeable
Dimension de base: ouverture interne d=25 mm, diamètre extérieur D=75 mm, largeur totale B=62 mm
Structure: roulement combiné, rouleau à aiguille radiale + unité intégrée à rouleau axiale cylindrique à double sens
Matériau de l'anneau: acier à roulement à haute teneur en chrome au carbone GCr15, à trempage complet
Options de cage: TV = cage en laiton massif; TN = cage en nylon renforcée de fibres de verre PA66
Grade de précision standard: P4; ultra-précision P2 facultative pour les équipements à très haute précision
Dégagement standard: dégagement normal CN, dégagement élargi C3 personnalisable
Radius minimum du filet de l'arbre r=1,5 mm
Plage de température de fonctionnement: -30°C à 120°C
Poids net: 0,74 kg
Charge radiale dynamique de base Cr: 48,5 kN
Charge radiale statique de base C0r: 72 kN
Charge axiale dynamique de base Ca: 63kN
Le niveau de charge axiale statique de base C0a: 142kN
Vitesse de rotation limitant la graisse: 3600 tours/minute
Des dessins d'installation complets, un guide d'ajustement du préchargement des vis et des rapports d'essais de durabilité à long cycle de haute précision peuvent être fournis sur demande du client.

3. Principaux avantages

1. ZARF2575-TV et ZARF2575TN partagent des dimensions de contour et des paramètres de charge identiques, entièrement interchangeables pour le remplacement,les clients peuvent choisir le matériau de la cage en fonction des conditions de charge et de vitesse réelles.
2. Conception intégrée composite en une seule pièce, réaliser la capacité de roulement axiale radiale et bidirectionnelle en même temps, simplifier la structure de support de vis de la machine-outil,réduire le nombre total de pièces d'assemblage et les heures de travail.
3. Structure de contact de roulement à ultra-haute rigidité, petite déformation élastique sous lourde précharge, garantissent une précision de positionnement stable à long terme du système d'alimentation à vis à bille,améliorer efficacement la précision d'usinage des équipements CNC.
4. Deux matériaux de cage en option: version TV en laiton adaptée à des conditions de travail difficiles et de lourde charge continue 24 heures sur 24;version en nylon TN légère à faible frottement pour charge moyenne transmission de précision à grande vitesse.
5. Superfinition ultra-précise de la voie de roulement, répartition uniforme de la charge sur tous les éléments roulants, faible bruit de roulement, faible augmentation de température lors d'un fonctionnement continu à grande vitesse.
6. Support complet de service personnalisable: P2 de qualité ultra-précise, remplissage de graisse spéciale résistant à haute température, marquage laser OEM sur l'anneau extérieur, emballage neutre en bois pour l'exportation.
7. Conception d'anneaux internes séparables, réglage indépendant pratique de la précharge pendant l'assemblage de vis, démontage et maintenance faciles pour la réparation après-vente de la machine-outil.
8. Compacte disposition générale de contour, occupent un petit espace d'installation, parfaitement adapté étroite vis support de logement de petits et moyens centres d'usinage CNC.

4. Scénarios d' application

Le roulement à rouleaux axiaux à aiguille combinée de la série ZARF2575 est une pièce de rechange de support de haute précision de base pour l'automatisation et l'équipement de machines-outils de précision:

• Centres d'usinage CNC, ensembles de roulements à rouleaux à vis à bille fixe
• Module linéaire d'automatisation des unités de transmission rotatives de positionnement de charge lourde
• Instrument d'inspection de précision, équipement d'essai optique, positions de support rotatif à haute rigidité
• Équipements de traitement des semi-conducteurs, ensembles miniatures à vis à entraînement de précision
• Pièces de support de haute précision pour les petites machines de meulage, les machines de gravure, les puits d'alimentation

Résistant à l'usure de 25 mm interchangeable de la série ZARF à roulement axiale à aiguille combinée
Solution de roulement de précision à haute rigidité rentable pour les fabricants OEM de machines-outils, les usines d'équipement d'automatisation et les fournisseurs de matching de masse de transmission de précision.

5. Pourquoi choisir GQZ

25 ans d'expérience professionnelle dans la fabrication de roulements à rouleaux axiaux à aiguille combinée de précision de la série ZARF, y compris ZARF2575-TV et ZARF2575TN
Deux numéros de modèle entièrement interchangeables dimensionnellement avec des roulements en composite ZARF de norme internationale, un degré de précision, une charge nominale et des indicateurs de tolérance d'installation cohérents.
Service complet de personnalisation OEM et ODM prenant en charge la mise à niveau ultra-précise de P2, le remplissage spécial de lubrifiant à haute température et le service de marquage de surface personnalisé.
Inspection complète et rigoureuse avant livraison: test de dureté de l'anneau GCr15, inspection de la rugosité de la surface de la piste, test de résistance à la déformation de la cage, test de vieillissement par rotation à long cycle à haute charge.
L'équipe d'ingénierie professionnelle de roulements de précision combinée fournit des conseils techniques d'installation de réglage de préchargement de vis à bille et de correspondance du boîtier de l'arbre dans les 24 heures.
Des lignes de production de masse stables avec des prix de gros en vrac avantageux pour les fabricants de machines-outils CNC à long terme, les fournisseurs d'équipements d'automatisation et les usines d'équipements d'essai de précision.
Nous nous concentrons sur la conception intégrée de roulements composites à haute rigidité radial-axial, système optionnel de double cage,haute précision, longue durée de vie et coopération mutuellement avantageuse à long terme avec les acheteurs mondiaux de pièces détachées de machines de transmission de précision.

6. Contrôle de la qualité

Composition chimique des matières premières et inspection de la dureté des anneaux intérieurs et extérieurs en acier à roulements GCr15
Forgeage de précision, trempage par trempage et traitement de superfinition de miroirs ultra-précis pour les voies de roulement à aiguilles radiales et les voies de roulement à roulements axiaux
Processus de production à double cage: formage par usinage CNC en laiton / moulage intégré par injection de nylon en fibre de verre, inspection stricte de la planéité et de la résistance
Test de performance ciblé classé: test de vieillissement par rotation réciproque à haute précharge à long cycle de la série ZARF2575, test de stabilité de précision à température constante,Détection de déformation de charge combinée radial-axial
Tri automatique sur rouleaux, assemblage en cage, vérification complète des dimensions et des défauts de surface avant expédition du revêtement anti-rouille et de l'emballage en bois
Each batch of ZARF2575 bearings passes full sampling combined radial-axial heavy load rotation test to guarantee stable long-term high precision support performance inside CNC ball screw and precision automation transmission equipment.

7Obtenez une citation maintenant

Si vous avez besoin de roulements à rouleaux axiaux à aiguille combinés à haute rigidité ZARF2575-TV cage en laiton / ZARF2575TN cage en nylon pour vis à billes CNC, maintenance d'équipement de précision d'automatisation et correspondance OEM,Envoyez votre demande directement.
Vous recevrez une assistance professionnelle complète une fois votre demande envoyée:

• Réponse rapide au devis officiel de l'usine dans les 24 heures
• Réglage de la précharge d'une vis à bille et correspondance du boîtier de l'arbre, orientation technique de l'installation par des ingénieurs professionnels des roulements composites de la série ZARF
• Suggestions de schéma de roulements personnalisés, y compris des options de mise à niveau de niveau P2 ultra-précision
• Prix de gros concurrentiel direct d'usine pour les grandes commandes de pièces détachées en vrac

Envoyez votre quantité d'achat requise et l'équipement haute précision, lourde préchargement et environnement de travail à vitesse moyenne pour obtenir un devis formel détaillé.

8. FAQ

Q1: Quelle est la différence entre ZARF2575-TV et ZARF2575TN?
A1: Ils ont la même taille, la même capacité de charge et la même précision, mais le matériau de la cage est différent; le téléviseur est une cage en laiton massif pour une charge continue lourde, le TN est une cage en nylon renforcé pour une charge moyenne à grande vitesse.
Q2: Quelle est la caractéristique du roulement combiné ZARF?
A2: Structure intégrée avec rouleau d'aiguille radiale et rouleau cylindrique axial bidirectionnel, peut supporter simultanément des charges axiales radiales et bidirectionnelles, largement utilisée pour le support à extrémité fixe de vis à bille.
Q3: Quel est le niveau de précision standard pour ce roulement?
A3: la précision standard est de qualité P4, la version ultra-précision P2 peut être personnalisée pour les équipements optiques et semi-conducteurs de très haute précision.
