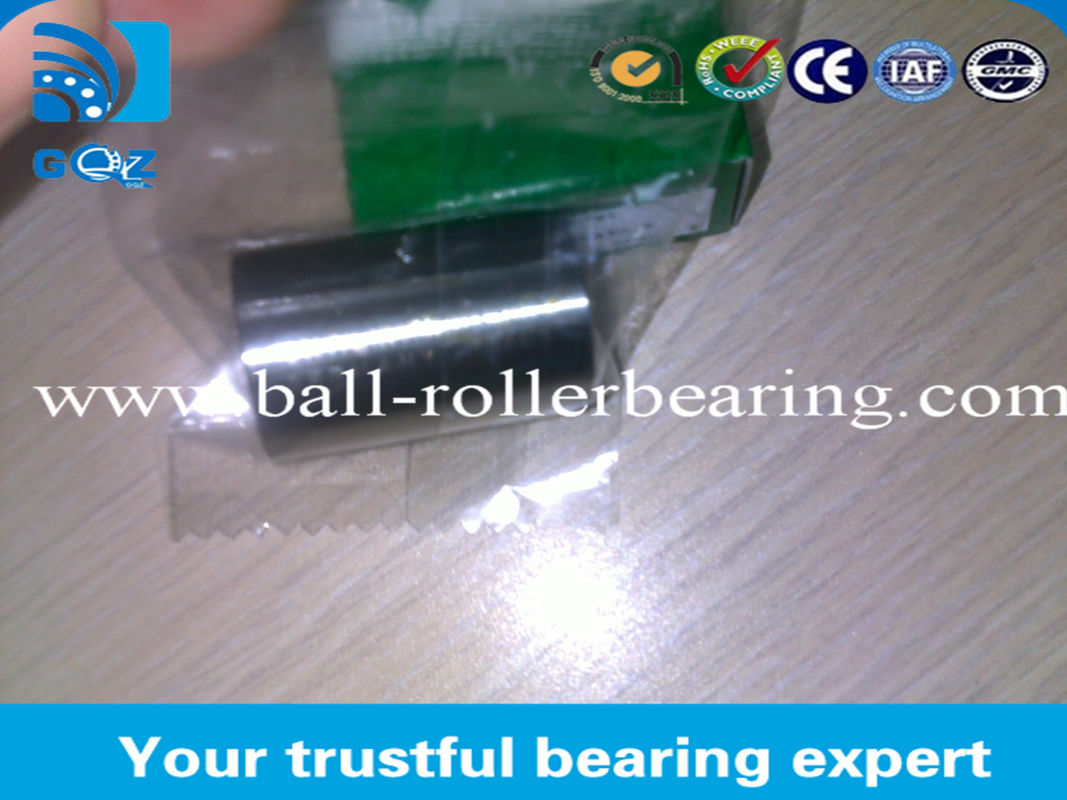

Roulement à rouleaux d'aiguille IR 17X20X30.5
1. Spécifications de roulement à rouleaux d'aiguille :
| Type d'incidence | Roulement à rouleaux d'aiguille |
| Modèle | IR 17X20X30.5 |
| Marque | TIMKEN/NSK/KOYO/INA |
| Taille (millimètre) | 17X20X30.5 |
| Poids (kilogramme) | 35 g |
| Lubrification | Pétrole/graisse |
2. Description
Les roulements à aiguille sont une incidence qui est classifiée en tant que le radial ou poussée selon la direction de la charge étant soutenue. Les roulements à rouleaux d'aiguille incluent les incidences dont les rouleaux dépassent légèrement la classe de grandeur des rouleaux d'aiguille comme stipulée par OIN. Les roulements à rouleaux d'aiguille incluent la tasse tirée et les incidences radiales solides, aussi bien que les palpeurs de came spécifiques à l'application, et les disciples de rouleau. Les paliers de butée incluent des roulements à aiguille de poussée.
3.Types des conceptions :
Ce genre d'incidence a des styles structurels multiples pour le choix des clients, tels que la série étroite et large, avec ou sans les anneaux, les cages, la nervure ou les cachetages intérieurs. Il peut être aussi bien conçu selon les conditions structurelles spéciales des clients.
Exactitude de précision de produit :
La tolérance dimensionnelle et l'exactitude géométrique est basée sur GB/T5801.
La différence mutuelle du diamètre de rouleau d'aiguille est 2 um, et la catégorie de précision est la classe G2 (OIN GB/T309)
Le diamètre du cercle inscrit se conforme à la catégorie F6 de tolérance avant le montage de l'anneau externe à l'ensemble de cage et de rouleau.
4. Nous offrons également le roulement à rouleaux suivant d'aiguille.
| Code d'incidence. | Dimensions de frontière | |||
| Code actuel. | Code original | FW | D | C |
| millimètre | ||||
| HK0306TN | 3 | 6,5 | 6 | |
| BK0306TN | 3 | 6,5 | 6 | |
| HK0408TN | 37941/4 | 4 | 8 | 8 |
| BK0408TN | 57941/4 | 4 | 8 | 8 |
| HK0509TN | 47941/5 | 5 | 11 | 9 |
| BK0509 | 45941/5 | 5 | 9 | 9 |
| HK0608 | 37941/6 | 6 | 10 | 8 |
| HK0609 | 47941/6 | 6 | 10 | 8 |
| BK0609 | 45941/6 | 6 | 10 | 9 |
| HK0708 | 7 | 11 | 8 | |
| HK0709 | 47941/7 | 7 | 11 | 8 |
| BK0709 | 45941/7 | 7 | 11 | 9 |
| HK0808 | 37941/8 | 8 | 12 | 8 |
| BK0808 | 35941/8 | 8 | 12 | 8 |
| HK0810 | 57941/8 | 8 | 12 | 8 |
| BK0810 | 88941/8 | 8 | 12 | 10 |
| HK08*14*10 | 27942/8 | 8 | 14 | 10 |
| HK08*14*12 | 37942/8 | 8 | 14 | 12 |
| HK0910 | 57941/9 | 9 | 13 | 8 |
| BK0910 | 55941/9 | 9 | 13 | 10 |
| HK0912 | 67941/9 | 9 | 13 | 12 |
| HK1010 | 57941/10 | 10 | 14 | 10 |
| BK1010 | 55941/10 | 10 | 14 | 10 |
| HK1012 | 67941/10 | 10 | 14 | 12 |
| BK1012 | 65941/10 | 10 | 14 | 12 |
