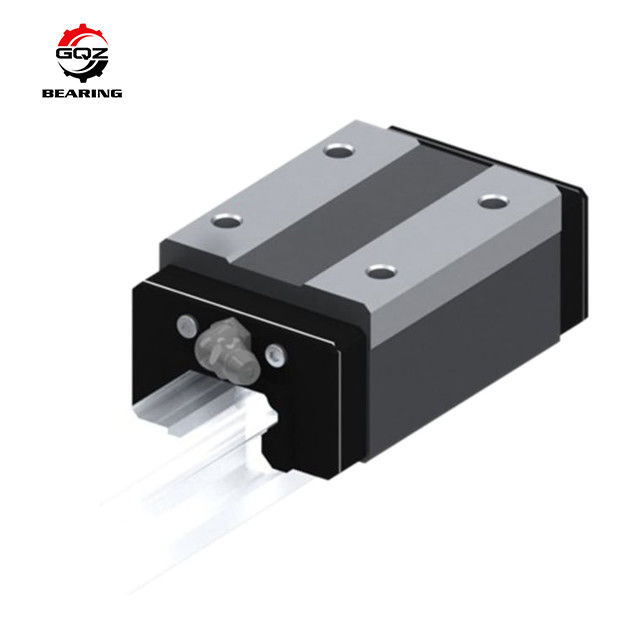

Bloc de glissement HSR20R1SS GK roulement à bille à mouvement linéaire 20x44x30 mm

Le HSR20R1SS GK est un bloc de guidage linéaire séparé interchangeable de la série HSR standard mondiale (le code GK signifie que le rail et le curseur sont vendus séparément sans jeu assorti). Il adopte 4 rangées de billes en acier disposées à un angle de contact de 45° pour réaliser une charge nominale égale dans quatre directions (radiale, radiale inverse, deux côtés latéraux), supportant une installation en position horizontale, verticale, murale et inversée. Équipé de joints d'étanchéité anti-poussière intégrés SS double face pour bloquer la poussière, le liquide de coupe et les débris fins, adapté aux environnements d'atelier poussiéreux et humides. Graisseur intégré pour une relubrification pratique ; la structure de retenue empêche les billes en acier de tomber lors de la séparation du curseur du rail. La taille standard du bloc court R correspond à un rail LM de 20 mm de largeur, largement utilisé pour les machines-outils CNC, les portiques d'automatisation, les équipements d'emballage, les machines textiles et les plateformes de positionnement de précision nécessitant une correspondance indépendante des rails et des curseurs.

Obtenez un devis dans les 24 heures pour votre projet

• Conception séparée interchangeable GK, les curseurs et les rails peuvent être achetés individuellement, correspondance flexible de la longueur du rail et de la quantité de curseurs pour réduire les coûts d'inventaire
• Structure de charge égale à 4 voies à 45°, rigidité uniforme dans toutes les directions, précision stable sous charge composite multidirectionnelle et impact
• Le système d'étanchéité composite double SS bloque les copeaux métalliques, la poussière et le liquide de refroidissement, graisse au lithium longue durée pré-remplie à l'intérieur pour prolonger le cycle de maintenance
• Le retenue indépendant maintient les billes en acier en toute sécurité, pas de chute de billes lors du démontage du curseur du rail, assemblage et remplacement pratiques sur site
• Bloc standard R compact à profil bas, petit espace d'installation, graisseur intégré pour une relubrification en ligne sans démontage
• Options personnalisables : précharge légère C1 / précharge moyenne C3, joint anti-poussière épaissi UU, version anti-rouille en acier inoxydable, marquage laser OEM et longueur de coupe de rail personnalisée

Améliore efficacement la précision du positionnement de l'équipement et réduit la pression de stockage des pièces de rechange pour les lignes de production d'automatisation

Ce bloc de guidage linéaire séparé HSR20R1SS GK est largement adapté aux équipements d'automatisation de précision suivants :

• Centre d'usinage CNC, machine à graver et ensembles de positionnement d'axe d'avance de tour de petite taille
• Robot portique automatique, équipement de palettisation et unités de glissière de transport linéaire logistique
• Machines d'emballage alimentaire, équipements d'impression et plateformes mobiles de tension de métier à tisser
• Dispositifs de test de produits 3C, équipements d'automatisation médicale et mécanismes de glissement de précision de laboratoire
• Machines de découpe pour le travail du bois, petites pièces de transmission coulissantes auxiliaires de moulage par injection
• Pièces de rechange pour le remplacement sur le marché des systèmes de guidage linéaire de 20 mm de largeur à correspondance séparée

Solution de curseur linéaire séparé interchangeable idéale pour les scènes d'automatisation industrielle avec correspondance flexible rail-curseur

• 25 ans d'expérience professionnelle dans la fabrication de blocs de guidage linéaires GK interchangeables de la série HSR
• Produits entièrement interchangeables avec la série HSR20 standard d'origine, compatibles avec tous les rails de guidage LM de 20 mm de largeur
• Service OEM & ODM riche comprenant la personnalisation de la précharge, la coupe à longueur fixe du rail et le traitement de surface anti-rouille
• Inspection complète de l'ensemble du processus : dureté du matériau en acier, précision de la superfinition de la piste, étanchéité du joint et tests de fatigue de charge dynamique avant la livraison
• Une équipe d'ingénieurs professionnels fournit une correspondance curseur-rail, une sélection de précharge et des conseils d'installation dans les 24 heures
• Capacité de production de masse stable avec prix de gros préférentiel pour les fabricants d'équipements d'automatisation à long terme

Nous nous concentrons sur la douceur de fonctionnement constante, la longue durée de vie et l'interchangeabilité stable, en construisant une coopération gagnant-gagnant à long terme avec les acheteurs industriels mondiaux

• Inspection de la composition chimique des matières premières et de la dureté de surface de l'acier à roulement au chrome GCr15
• Traitement de rectification de précision pour les quatre pistes d'arc du bloc et les surfaces de roulement du rail de guidage linéaire
• Processus de traitement thermique à température constante pour stabiliser les contraintes internes et améliorer la résistance à l'usure et la durée de vie en fatigue de contact
• Tests de performance complets : uniformité de charge dans quatre directions, résistance à la poussière du joint, douceur de glissement et précision de positionnement répétée
• Réinspection finale des tolérances dimensionnelles, de la finition de surface et du marquage avant expédition sous emballage sous vide

Chaque lot de curseurs subit un test de cycle d'échantillonnage complet pour garantir un fonctionnement stable à haute précision à long terme

Si vous avez besoin de blocs de guidage linéaires séparés interchangeables de 20 mm HSR20R1SS GK de haute qualité pour les équipements CNC et d'automatisation, envoyez-nous votre demande directement.

Vous recevrez des services de support professionnels complets après avoir soumis votre demande :

• Réponse rapide du devis officiel de l'usine dans les 24 heures
• Support technique personnalisé de grade de précharge et de longueur de rail par des ingénieurs en mouvement linéaire
• Suggestions de solutions personnalisées comprenant des joints UU épaissis, des curseurs en acier inoxydable et des rails de guidage coupés sur mesure
• Prix de gros de gros direct d'usine compétitif pour les commandes de curseurs uniques séparés et de jeux de rails complets

Envoyez la quantité requise, la demande de précharge et l'environnement de travail de l'équipement pour obtenir une offre formelle détaillée

Q1 : Que signifie GK dans HSR20R1SS GK ?
R1 : La série GK signifie type interchangeable séparé, le curseur et le rail linéaire sont vendus individuellement sans jeu fixe, libres de combiner toute longueur de rail et nombre de curseurs THK.

Q2 : Quels grades de précharge sont optionnels pour le HSR20R1SS GK ?
R2 : Jeu normal (standard), précharge légère C1 pour équipement de précision à faible vibration, précharge moyenne C3 pour équipement d'usinage à haute rigidité et charge lourde.

Q3 : Quel est votre cycle de livraison standard pour les curseurs linéaires séparés de la série HSR GK ?
R3 : Les curseurs standard en stock sont expédiés dans les 7 à 15 jours ; les versions personnalisées avec précharge, en acier inoxydable et avec joint spécial dépendent du calendrier de traitement.
