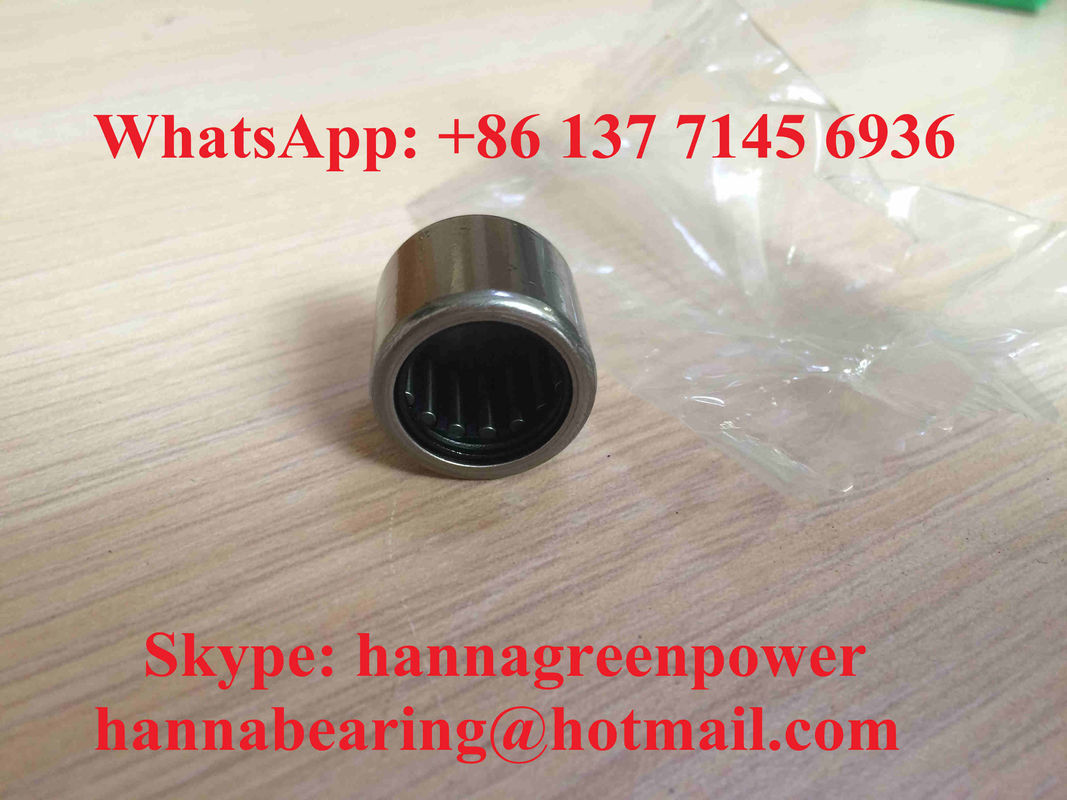

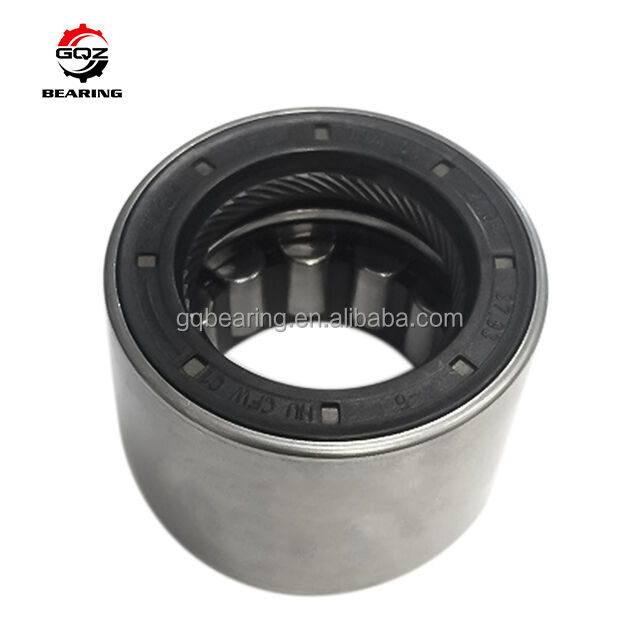

BK1015 BK1015-RS BK101415 rouleau à aiguille portant une coupe à extrémité fermée

1.Vie d'ensemble du produit

BK1015, BK1015-RS et BK101415 sont des roulements à rouleaux à aiguille de coupe métriques à ligne unique et à extrémité fermée sans anneau intérieur, taille de noyau unifiée Fw = 10 mm, diamètre intérieur du rouleau, diamètre extérieur D = 14 mm,largeur totale C=15 mmLa série BK adopte une coupe extérieure en acier estampillé en une pièce intégrée avec un bouchon inférieur fermé intégré,qui réalise une limite axiale automatique dans les boîtiers à trou stérile, en éliminant les anneaux de coupure supplémentaires, les épaules de l'arbre et les pièces de couverture d'extrémité pour simplifier le processus de montage.

• BK1015: type standard à extrémité ouverte de 15 mm de largeur, sans joint en caoutchouc, dissipation de chaleur exceptionnelle pour des environnements d'atelier intérieurs propres et secs;
• BK1015-RS: joint en caoutchouc RS NBR à lèvre unique de 15 mm de largeur sur le côté ouvert, bloquant efficacement la poussière fine, le fluide de coupe et l'humidité légère pour les scènes de production légèrement polluées;
• BK101415: dispositif de rouleaux d'aiguille dense épaissie de 15 mm, pas d'espace ouvert, plus grande zone de contact pour améliorer la capacité de charge radiale dynamique et statique pour les conditions de travail à forte charge de choc.

Équipé d'une cage en acier mince estampillée pour séparer uniformément les rouleaux d'aiguille denses, réalisant une capacité de support radiale ultra-haute sous une section radiale ultra-étroite.La surface de l'arbre d'installation correspondante doit être éteinte et le miroir superfinis pour servir de voie de roulement interneCette série ne supporte que la charge radiale pure, largement appliquée aux boîtes de vitesses miniatures, aux outils électriques portatifs, aux rouleaux de tension textiles, aux composants coulissants à trous aveugles d'automatisation,les petites soupapes hydrauliques et les ensembles de positionnement des extrémités d'arbre des machines agricoles légères avec des limites strictes d'espace radial.

Obtenez un devis dans les 24 heures pour votre projet

2Spécifications techniques

Paramètres de la norme de base unifiée

• Fw (diamètre intérieur de l'assemblage de l'aiguille): 10 mm
• Diamètre extérieur D: 14 mm
• Largeur globale C: 15 mm
• Structure: roulement d'aiguille de tasse tiré à l'extrémité fermée en une seule rangée, sans anneau intérieur, support de rouleau en acier estampillé
• Matériau: rouleaux de tasse et d'aiguille tirés en acier à roulement chromé à haute teneur en carbone GCr15
• Dégagement radial standard: dégagement normal CN
• Vitesse de rotation limitée par la graisse de référence: 19000 tr/min
• Vitesse de rotation limitée par lubrification à l'huile: 24300 tr/min
• Dureté requise de l'arbre correspondant: HRC60 ∼64 avec superfinition miroir
• R: 0,4 mm pour le compartiment inférieur

BK1015

• Séchage: capuchon de fond fermé unique, extrémité opposée ouverte sans scellé
• Le système de freinage doit être équipé d'un dispositif de freinage.
• Corne de charge statique: 8800 N
• Limites de charge par fatigue Pu: 1230 N
• Poids net: 0,0062 kg

Le numéro de série BK1015

• Séchage: bouchon de fond fermé + joint en caoutchouc RS unique de contact sur le côté ouvert
• Le système de freinage doit être équipé d'un dispositif de freinage.
• Corne de charge statique: 8460 N
• Limites de charge par fatigue Pu: 1180 N
• Poids net: 0,0065 kg

BK101415

• Séchage: structure de coupe fermée à rouleaux épaissis entièrement fermée sans port ouvert
• Le système de freinage doit être équipé d'un dispositif de freinage.
• Corne de charge statique: 9750 N
• Limites de charge par fatigue Pu: 1350 N
• Poids net: 0,0069 kg

Des dessins dimensionnels complets et des données de charge technique complètes de trois modèles sont disponibles sur demande du client.

3.Avantages essentiels

1. Conception intégrée d'auto-positionnement à bout fermé, directement installée dans le boîtier à trou stérile sans accessoires de fixation axiale supplémentaires, réduisant considérablement le nombre de pièces et le coût de la main-d'œuvre d'assemblage
2. La coupe radiale ultra-mince minimise l'espace occupé par l'équipement radial, correspondant parfaitement aux exigences de conception structurelle de la transmission compacte miniaturisée
3. Trois variantes de structure en option (ouverte / RS unique scellée / lourdeur épaissie) couvrent toutes les conditions de travail courantes: environnement propre, sec, humide, poussiéreux et lourd en alternance de charges de choc
4. L'arrangement dense des rouleaux d'aiguille offre une excellente rigidité radiale et une capacité de charge, un fonctionnement continu stable à moyenne vitesse sous des charges d'impact fréquentes de démarrage et d'arrêt
5. Une cage en acier estampillé léger assure une guidage uniforme des rouleaux, une faible perte de frottement et une dissipation de chaleur efficace pour un fonctionnement continu des équipements à long cycle
6. Les options personnalisables comprennent des joints en composite 2RS à double face, un dégagement radial C3 élargi, une coupe tirée en acier inoxydable anti-rouille, un marquage laser OEM et un remplissage de graisse résistant à l'usure à haute température

Simplifier efficacement les procédures d'usinage du boîtier à trou stérile et prolonger la durée de vie des ensembles de transmission compacts à extrémité d'arbre

4.Applications

Cet ensemble de roulements à rouleaux à aiguille fermée multi-spécifications BK1015 / BK1015-RS / BK101415 est largement adapté aux équipements industriels légers et moyens compacts suivants:

• Boîtes de vitesses réductrices miniatures, petits ensembles de support pour les extrémités d'arbre à trou aveugle de la boîte de vitesses
• Outils électriques portatifs, mini-machines de jardinage et pièces mobiles rotatives agricoles légères
• Tissus pour tissage textile, petits équipements d'impression à rouleaux coulissants à tension
• Mecanismes de glissement linéaire miniatures d'automatisation et composants de positionnement de l'arbre à cames
• Ventilateurs de commande hydraulique de petite taille, micro-pompes à eau, ensembles coulissants rotatifs légers
• Pièces détachées de remplacement pour les roulements à rouleaux à rouleaux de rouleaux à gouttière à extrémité fermée de diamètre intérieur de 10 mm

Solution idéale pour le roulement à haute charge radiale à plusieurs options pour les équipements de transmission industriels à fente à trou aveugle avec un espace d'installation limité

5.Pourquoi choisir GQZ

• 25 ans d'expérience professionnelle dans la fabrication de roulements à rouleaux à aiguille de tasse à extrémité fermée de la série BK
• Trois modèles entièrement interchangeables dimensionnellement avec des roulements de la série BK10 de la norme internationale, des tolérances dimensionnelles et des indicateurs de performance de charge cohérents
• Service personnalisé complet OEM & ODM prenant en charge l'étanchéité double face, la coque en acier inoxydable et la personnalisation de dégagement spécial
• Inspection rigoureuse de l'ensemble du processus: test de dureté des matières premières, précision d'estampage des gobelets tirés, étanchéité de l'étanchéité et cycle de fatigue par charge dynamique avant la livraison
• L'équipe d'ingénierie de roulement professionnel fournit la tolérance du boîtier de trou aveugle et l'orientation d'installation de dureté d'arbre correspondant dans les 24 heures
• Lignes d'assemblage stables pour la production de masse à grande échelle avec prix de gros de gros préférentiel pour les fabricants de machines et d'équipements à long terme

Nous nous concentrons sur des performances fiables d'auto-positionnement axiale, une longue durée de vie et une coopération gagnant-gagnant stable à long terme avec les acheteurs industriels mondiaux

6Contrôle de la qualité

• Inspection de la composition chimique des matières premières et de la dureté de surface de l'acier à roulements chromés GCr15
• Traitement de la profondeur de dessin, de la découpage et de la formage de précision pour une coupe à extrémité fermée intégrée à extrémité externe
• Processus de traitement thermique à température constante pour stabiliser les contraintes internes du métal et améliorer la résistance à l'usure de la surface
• Épreuves complètes de performance: homogénéité du dégagement radiale, cohérence de l'arrangement des rouleaux d'aiguille, capacité de charge dynamique/statique et durabilité antipoussière du joint RS
• Inspection uniforme de l'assemblage de rouleaux et réinspection séparée des dimensions et de l'apparence de chaque modèle avant l'emballage et l'expédition anti-rouille

Chaque lot de roulements est soumis à un essai de durabilité en cycle de rotation à échantillonnage complet pour garantir un fonctionnement stable de la charge radiale lourde dans les boîtiers à trou stérile.

7. Obtenez une citation maintenant

Si vous avez besoin de roulements à rouleaux à aiguille de type ouvert BK1015 de haute qualité, BK1015-RS à simple étanchéité et BK101415 épaissis pour charge lourde fermée, tirés à l'extrémité fermée, pour boîtes de vitesses miniatures et équipements d'outils électriques,Envoyez-nous votre demande directement.

Vous recevrez une assistance professionnelle complète après avoir posé une question:

• Réponse rapide au devis officiel de l'usine dans les 24 heures
• Tolérance du boîtier du trou aveugle un contre un et paramètre de dureté de l'arbre correspondant
• Suggestions de solutions de roulements personnalisées, y compris les variantes double RS scellées et les options de tasse tirée anti-rouille en acier inoxydable
• Prix de gros concurrentiel direct à l'usine pour les commandes mixtes de trois modèles en vrac

Envoyez votre quantité d'achat requise de chaque modèle et environnement d'exploitation de l'équipement pour obtenir un devis formel détaillé

8.FAQ

Quatrième question:Que signifie le suffixe RS dans BK1015-RS?
R1: Je suis désolé.RS désigne un joint en caoutchouc de contact NBR à une seule lèvre installé à l'extrémité ouverte du roulement fermé, utilisé pour bloquer la poussière, le liquide de refroidissement et l'humidité légère.

Q2: Quelle est la différence?Quelle est la principale différence entre BK1015 et BK101415?
R2: Je ne sais pas.Les dimensions unifiées de Fw et de diamètre extérieur sont cohérentes; BK101415 adopte une disposition de rouleau d'aiguille dense épaissie, ce qui améliore considérablement la capacité de charge radiale dynamique et statique,adapté aux conditions de travail à fort impact.

Quatrième question:Les roulements de la série BK peuvent-ils fonctionner sans arbre de mise à la terre durci?
A3: Je ne sais pas.La surface de contact de l'arbre d'appariement doit atteindre une dureté d'éteinte HRC 60 ∼ 64 avec une superfinition en miroir pour servir de voie de roulement interne et éviter une défaillance rapide de l'abrasion du roulement.
