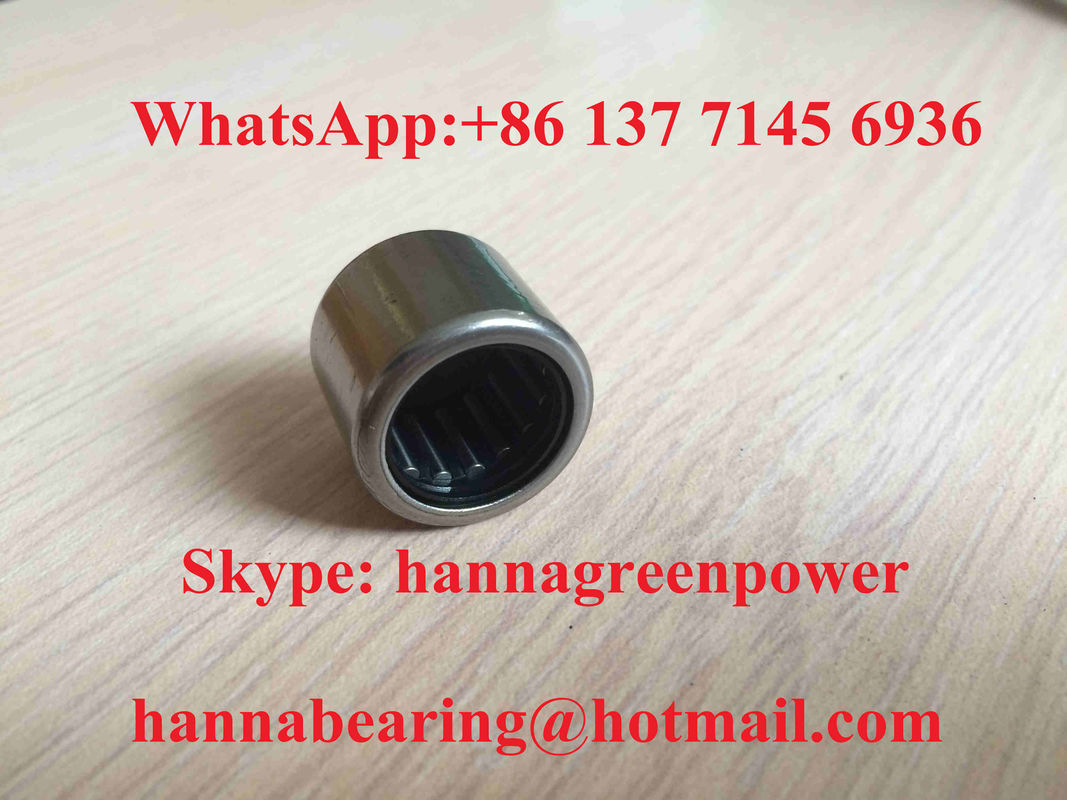

BK1516 BK1516-RS BK152116 roulement à rouleaux à aiguille avec cage PA66 15x21x16mm

1. Aperçu du produit

Les BK1516, BK1516-RS et BK152116 sont des roulements à aiguilles à cupule étirée métriques à rangée unique, fermés, sans bague intérieure, de taille de noyau unifiée Fw=15mm, diamètre intérieur de l'assemblage de rouleaux, diamètre extérieur D=21mm, largeur totale C=16mm, différenciés par la structure d'étanchéité et la disposition des rouleaux. La série BK adopte une cupule extérieure en acier embouti monobloc avec un capuchon d'extrémité fermé intégral, ce qui permet une limitation axiale automatique dans les logements à trou borgne, éliminant les circlips, les épaulements d'arbre et les couvercles d'extrémité supplémentaires pour simplifier le processus d'assemblage.

• BK1516 : Type ouvert standard de 16 mm de largeur sans joint en caoutchouc, excellente dissipation thermique pour les environnements d'atelier intérieurs propres et secs ;

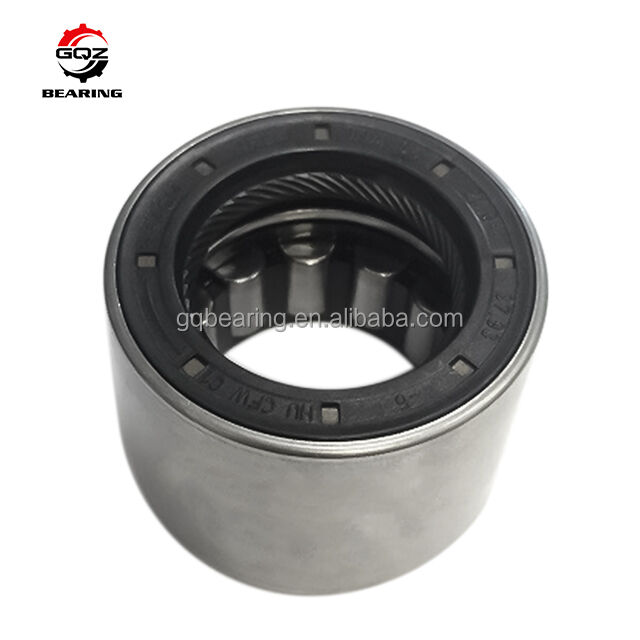

• BK1516-RS : Joint en caoutchouc de contact RS NBR à lèvre unique de 16 mm de largeur sur le côté ouvert, bloque la poussière fine, le liquide de coupe et l'humidité légère pour les scènes de production légèrement polluées ;
• BK152116 : Disposition dense de 16 mm d'aiguilles épaissies sur toute la surface, sans espace ouvert, surface de contact plus grande pour améliorer la capacité de charge radiale dynamique et statique pour les conditions de travail à forte charge de choc.

Équipé d'une cage en acier embouti pour séparer uniformément les rouleaux aiguilles denses, réalisant une capacité de roulement radiale ultra-élevée sous une section radiale ultra-étroite. La surface de l'arbre d'installation correspondant doit être trempée et superfinie au miroir pour servir de piste de roulement intérieure. Cette série ne supporte qu'une charge radiale pure, largement appliquée aux boîtes de vitesses miniatures, aux outils électriques portatifs, aux rouleaux de tension textile, aux composants coulissants à trou borgne d'automatisation, aux petites vannes hydrauliques et aux assemblages de positionnement d'extrémité d'arbre de machines agricoles légères avec des limitations d'espace radial strictes.

Obtenez un devis dans les 24 heures pour votre projet

2. Spécifications techniques

Paramètres de base unifiés

Fw (diamètre intérieur de l'assemblage d'aiguilles) : 15 mm
Diamètre extérieur D : 21 mm
Largeur totale C : 16 mm
Structure : Roulement à aiguilles à cupule étirée fermée à rangée unique, sans bague intérieure, cage à rouleaux en acier embouti
Matériau : Cupule étirée et rouleaux aiguilles en acier à roulement chrome-carbone GCr15
Jeu radial standard : Jeu normal CN
Vitesse de rotation limite de graisse de référence : 14500 tr/min
Vitesse de rotation limite de lubrification à l'huile : 18200 tr/min
Dureté de l'arbre correspondant requise : HRC60-64 avec superfinition miroir
Chanfrein minimum r : 0,6 mm

BK1516

Étanchéité : Capuchon d'extrémité fermé unique, extrémité ouverte opposée sans joint
Charge dynamique Cr : 11200 N
Charge statique Cor : 14600 N
Limite de charge de fatigue Pu : 1980 N
Poids net : 0,0132 kg

BK1516-RS

Étanchéité : Capuchon d'extrémité fermé + joint en caoutchouc de contact RS simple sur le côté ouvert
Charge dynamique Cr : 10850 N
Charge statique Cor : 14150 N
Limite de charge de fatigue Pu : 1920 N
Poids net : 0,0137 kg

BK152116

Étanchéité : Structure de cupule fermée à rouleaux épaissis entièrement encapsulée sans orifice ouvert
Charge dynamique Cr : 12900 N
Charge statique Cor : 16700 N
Limite de charge de fatigue Pu : 2240 N
Poids net : 0,0143 kg
Des dessins dimensionnels complets et des données de charge techniques complètes des trois modèles sont disponibles sur demande du client.

3. Avantages clés

1. Conception auto-positionnante à capuchon d'extrémité fermé intégré, directement pressée dans le logement à trou borgne sans accessoires de fixation axiale supplémentaires, réduisant considérablement le nombre de pièces et le coût de la main-d'œuvre d'assemblage
2. La section radiale ultra-mince minimise l'espace radial occupé par l'équipement, répondant parfaitement aux exigences de conception structurelle de transmission compacte miniaturisée
3. Trois variantes structurelles optionnelles (ouverte / joint RS simple / épaissie pour forte charge) couvrent toutes les conditions de travail courantes : environnements propres et secs, poussiéreux et humides, et environnements à forte charge de choc alternée
4. La disposition dense des rouleaux aiguilles offre une excellente rigidité radiale et capacité de charge, un fonctionnement stable à vitesse moyenne continue sous des charges de choc fréquentes de démarrage-arrêt
5. La cage légère en acier embouti assure un guidage uniforme des rouleaux, une faible perte par frottement et une dissipation thermique efficace pour un fonctionnement continu de l'équipement sur de longs cycles
6. Les options personnalisables comprennent des joints composites 2RS double face, un jeu radial élargi C3, une cupule étirée en acier inoxydable antirouille, un marquage laser OEM et un remplissage de graisse résistant à l'usure à haute température

Simplifie efficacement les procédures d'usinage des logements à trou borgne et prolonge la durée de vie des assemblages de transmission compacts d'extrémité d'arbre

4. Applications

Cet ensemble de roulements à aiguilles à cupule étirée fermée multi-spécifications BK1516 / BK1516-RS / BK152116 est largement adapté aux équipements industriels légers et moyens compacts suivants :

• Réducteurs miniatures, assemblages de support d'extrémité d'arbre à trou borgne de petites boîtes de transmission
• Outils électriques portatifs, mini-machines de jardin et pièces mobiles rotatives agricoles légères
• Métiers à tisser textiles, unités de rouleaux coulissants de tension de petites machines d'impression
• Mécanismes coulissants linéaires miniatures d'automatisation et composants de positionnement d'arbre à cames
• Petites vannes de commande hydrauliques, assemblages coulissants rotatifs légers de micro-pompes à eau
• Pièces de rechange pour équipements de roulements à aiguilles à cupule étirée fermée de 15 mm de diamètre intérieur

Solution de roulement radial à forte charge multi-options idéale pour les équipements de transmission industrielle d'extrémité d'arbre à trou borgne avec un espace d'installation limité

5. Pourquoi choisir GQZ Bearing

1. 25 ans d'expérience professionnelle dans la fabrication de roulements à aiguilles à cupule étirée fermée série BK
2. Trois modèles entièrement interchangeables dimensionnellement avec les roulements BK15 standard internationaux, tolérance dimensionnelle et indicateurs de performance de charge cohérents
3. Service personnalisé complet OEM & ODM prenant en charge l'étanchéité double face, la coque en acier inoxydable et la personnalisation du jeu spécial
4. Inspection stricte tout au long du processus : test de dureté des matières premières, précision de l'emboutissage de la cupule étirée, étanchéité et test de cycle de fatigue de charge dynamique avant livraison
5. L'équipe d'ingénierie des roulements professionnels fournit des conseils sur la tolérance des logements à trou borgne et la dureté de l'arbre correspondant dans les 24 heures
6. Lignes d'assemblage de production de masse stables à grande échelle avec prix de gros préférentiels pour les fabricants d'équipements de machines à long terme

Nous nous concentrons sur des performances d'auto-positionnement axial fiables, une longue durée de vie et une coopération stable et gagnant-gagnant à long terme avec les acheteurs industriels mondiaux

6. Contrôle qualité

• Inspection de la composition chimique et de la dureté de surface de l'acier à roulement chrome GCr15
• Emboutissage profond de précision, découpe et formage pour la cupule extérieure étirée fermée intégrée
• Processus de traitement thermique à température constante pour stabiliser les contraintes internes du métal et améliorer la résistance à l'usure de surface
• Tests de performance complets : uniformité du jeu radial, cohérence de la disposition des rouleaux aiguilles, capacité de charge dynamique/statique et durabilité antipoussière du joint RS
• Inspection de l'assemblage uniforme des rouleaux et ré-inspection dimensionnelle et d'apparence séparée pour chaque modèle avant emballage antirouille et expédition

Chaque lot de roulements passe un test de durabilité complet par cycles de répétition par échantillonnage pour garantir un fonctionnement stable sous forte charge radiale dans les logements à trou borgne

7. Obtenez un devis maintenant

Si vous avez besoin de roulements à aiguilles à cupule étirée fermée de haute qualité BK1516 type ouvert, BK1516-RS à joint simple et BK152116 épaissi pour forte charge pour les boîtes de vitesses miniatures et les outils électriques, envoyez-nous votre demande directement.
Vous recevrez des services de support professionnels complets après avoir soumis votre demande :

• Réponse rapide du devis officiel de l'usine dans les 24 heures
• Conseils de correspondance de paramètres de tolérance de logement à trou borgne et de dureté d'arbre correspondant, un pour un, par des ingénieurs roulements professionnels
• Suggestions de solutions de roulements personnalisées, y compris des variantes à joint double RS et des options de cupule étirée en acier inoxydable antirouille
• Prix de gros direct d'usine compétitif pour les commandes groupées mixtes des trois modèles

Envoyez la quantité d'achat requise de chaque modèle et l'environnement d'exploitation de l'équipement pour obtenir un devis formel détaillé

8. FAQ

Q1 : Que signifie le suffixe RS dans BK1516-RS ?
R1 : RS fait référence à un joint en caoutchouc de contact NBR à lèvre unique installé à l'extrémité ouverte du roulement fermé, utilisé pour bloquer la poussière, le liquide de refroidissement et l'humidité légère.

Q2 : Quelle est la différence fondamentale entre BK1516 et BK152116 ?
R2 : Les dimensions Fw et du diamètre extérieur sont entièrement cohérentes ; le BK152116 adopte une disposition de rouleaux aiguilles denses épaissis pour améliorer considérablement la capacité de charge radiale dynamique et statique, adapté aux conditions de travail à forte charge et à impact.

Q3 : Les roulements de la série BK peuvent-ils fonctionner sans arbre durci et rectifié ?
R3 : Non recommandé. La surface de contact de l'arbre correspondant doit atteindre une dureté de trempe HRC60-64 avec superfinition miroir pour servir de piste de roulement intérieure et éviter une usure rapide du roulement.
