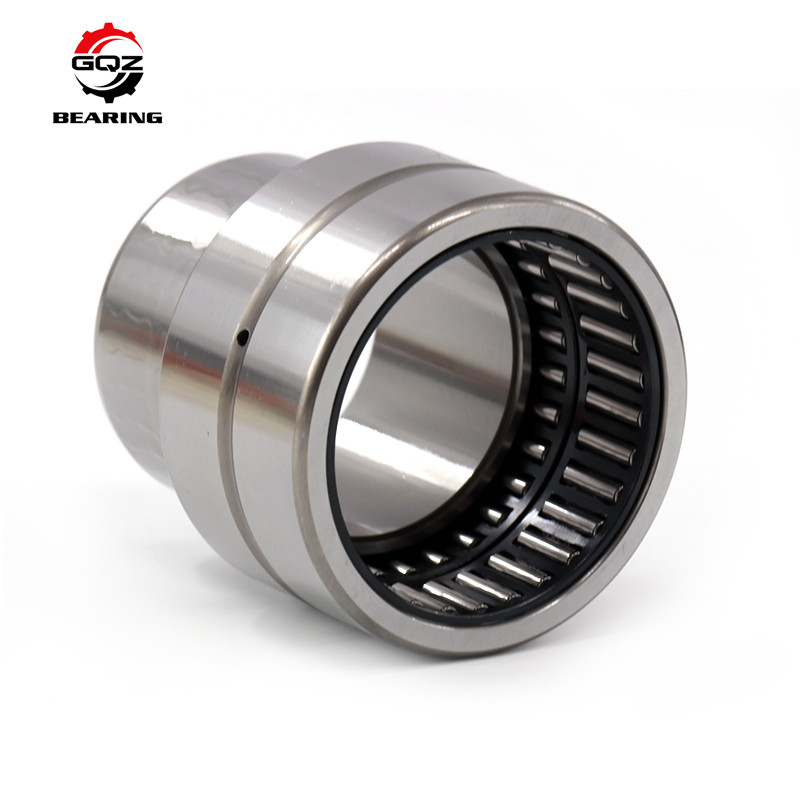

Les roulements à rouleaux d'aiguille sont des incidences de mouvement de rotation en lesquelles un rouleau en forme d'aiguille mince est incorporé à un élément de roulement. Ils ont une basse taille en coupe et une capacité de charge élevée comparées aux roulements à billes. Étant petits, les roulements à rouleaux d'aiguille contribuent à réduire la taille globale de machine, et sont ainsi très utilisés dans diverses applications telles que des automobiles, des motos, des presses typographiques, des robots industriels et le matériel de construction.
NON. | NON. | TAILLE (MILLIMÈTRES) | ESTIMATION DE CHARGE DE BASIC (KN) | VITESSE DE LIMITATION | |||||
avec intérieur | sans intérieur | d | FW | D | C | rs/min | C | C0 | r/min |
NA495 | RNA495 | 5 | 7 | 13 | 10 | 0,15 | 2,24 | 2,02 | 27200 |
NA496 | RNA496 | 6 | 8 | 15 | 10 | 0,15 | 3,14 | 2,62 | 25600 |
NA497 | RNA497 | 7 | 9 | 17 | 10 | 0,15 | 2,44 | 2,77 | 24000 |
NA498 | RNA498 | 8 | 10 | 19 | 11 | 0,2 | 4,71 | 3,82 | 22400 |
NA499 | RNA499 | 9 | 12 | 20 | 11 | 0,3 | 5,02 | 4,79 | 20800 |
NA4900 | RNA4900 | 10 | 14 | 22 | 13 | 0,3 | 8,5 | 9,2 | 25000 |
NA4901 | RNA4901 | 12 | 16 | 24 | 13 | 0,3 | 9,4 | 10,9 | 24000 |
NA4902 | RNA4902 | 15 | 20 | 28 | 13 | 0,3 | 10,6 | 13,6 | 22000 |
NA4903 | RNA4903 | 17 | 22 | 30 | 13 | 0,3 | 11 | 14,6 | 21000 |
NA4904 | RNA4904 | 20 | 25 | 37 | 17 | 0,3 | 21 | 25,5 | 17000 |
NA49/22 | RNA49/22 | 22 | 28 | 39 | 17 | 0,3 | 22,8 | 29,5 | 16000 |
NA4905 | RNA4905 | 25 | 30 | 42 | 17 | 0,3 | 23,6 | 31,5 | 15000 |
NA49/28 | RNA49/28 | 28 | 32 | 45 | 17 | 0,3 | 24,4 | 33,5 | 13000 |
NA4906 | RNA4906 | 30 | 35 | 47 | 17 | 0,3 | 25 | 35,5 | 13000 |
NA49/32 | RNA49/32 | 32 | 40 | 52 | 20 | 0,6 | 30,5 | 47,5 | 12000 |
NA4907 | RNA4907 | 35 | 42 | 55 | 20 | 0,6 | 31,5 | 50 | 11000 |
NA4908 | RNA4908 | 40 | 48 | 62 | 22 | 0,6 | 43 | 67 | 9500 |
NA4909 | RNA4909 | 45 | 52 | 68 | 22 | 0,6 | 45 | 73 | 8500 |
NA4910 | RNA4910 | 50 | 58 | 72 | 22 | 0,6 | 47 | 80 | 8000 |
NA4911 | RNA4911 | 55 | 63 | 80 | 25 | 1 | 58 | 100 | 7500 |
NA4912 | RNA4912 | 60 | 68 | 85 | 25 | 1 | 60 | 108 | 7000 |
NA4913 | RNA4913 | 65 | 72 | 90 | 25 | 1 | 61 | 112 | 6500 |
NA4914 | RNA4914 | 70 | 80 | 100 | 30 | 1 | 84 | 156 | 6000 |
NA4915 | RNA4915 | 75 | 85 | 105 | 30 | 1 | 86 | 162 | 5500 |
NA4916 | RNA4916 | 80 | 90 | 110 | 30 | 1 | 89 | 174 | 5000 |
NA4917 | RNA4917 | 85 | 100 | 120 | 35 | 1,1 | 111 | 237 | 4800 |
NA4918 | RNA4918 | 90 | 105 | 125 | 35 | 1,1 | 114 | 250 | 4300 |
NA4919 | RNA4919 | 95 | 110 | 130 | 35 | 1,1 | 116 | 260 | 4400 |
NA4920 | RNA4920 | 100 | 115 | 140 | 40 | 1,1 | 128 | 270 | 4100 |
NA4922 | RNA4922 | 110 | 125 | 150 | 40 | 1,1 | 132 | 290 | 3800 |
NA4924 | RNA4924 | 120 | 135 | 165 | 45 | 1,1 | 181 | 390 | 3400 |
NA4926 | RNA4926 | 130 | 150 | 180 | 50 | 1,5 | 203 | 470 | 3200 |
NA4928 | RNA4928 | 140 | 160 | 190 | 50 | 1,5 | 209 | 500 | 3000 |
