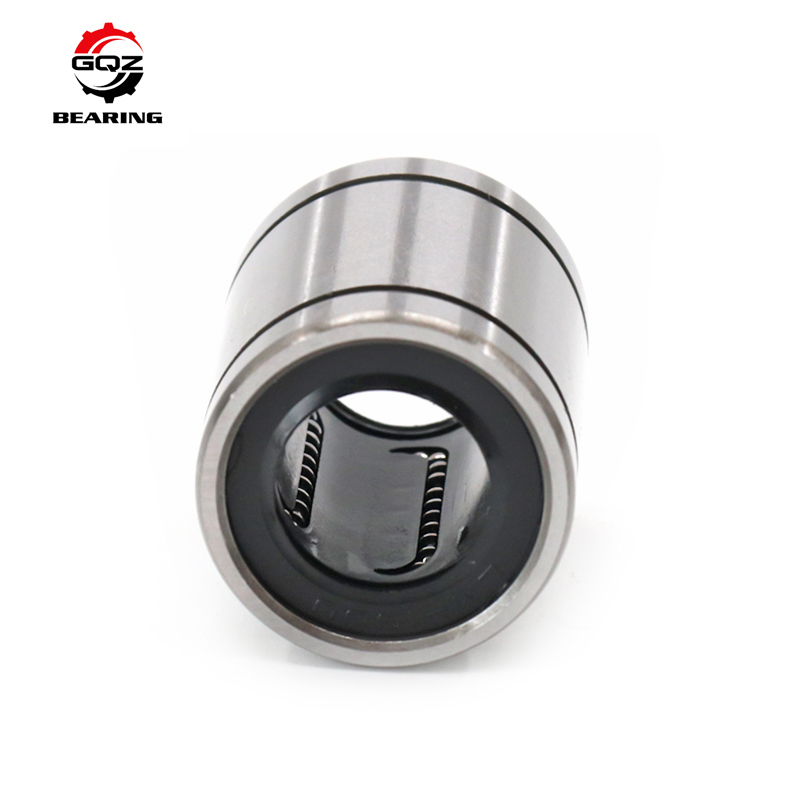

GQZ LMS3 Douille à billes linéaire miniature droite 3×7×10mm Roulement linéaire de précision micro

Le LMS3 est un palier linéaire miniature de type droit.

Variantes courantes :

• LMS3 : Type ouvert, sans joints
• LMS3UU : Joints en caoutchouc à contact double face
• LMS3F : Version en acier inoxydable

Il est associé à un arbre linéaire de Φ3mm pour réaliser un mouvement linéaire alternatif sans fin. Les billes en acier disposées de manière circonférentielle maintiennent une faible friction et une bonne performance de glissement. La variante étanche retient la graisse interne pour un fonctionnement sans entretien prolongé ; la version ouverte prend en charge une relubrifiion régulière. Largement utilisé pour les assemblages automatisés miniatures, les équipements de test optique, les instruments médicaux et les machines de précision compactes avec un espace d'installation limité.

Un devis formel sera envoyé dans les 24 heures suivant votre demande.

Modèle

LMS3

Dimensions

d3 mm, D7 mm, L10 mm

Poids net

environ 0,0014 kg

Structure

Palier linéaire miniature droit

Matériau

Bague extérieure et billes en acier : acier à roulement GCr15 ; cage en POM

Charge dynamique de base Cr

21,2 N

Charge statique de base C0r

55,8 N

Vitesse limite (graisse)

12000 tr/min

Dessins dimensionnels complets et données de charge disponibles sur demande.

1. Dimensions ultra-miniatures et compactes, parfaites pour les agencements mécaniques dans des espaces restreints
2. La structure à contact roulant offre une faible résistance au frottement et un mouvement linéaire fluide
3. Multiples configurations optionnelles : type ouvert / étanche / acier inoxydable pour diverses conditions de travail
4. Bague extérieure usinée avec précision et chemin de roulement des billes, précision de positionnement stable
5. Dimensions standard de l'industrie, entièrement interchangeables avec les séries LMS grand public mondiales
6. Personnalisable : marquage laser OEM, graisse spéciale basse température / haute température, grade de précision P6

• Lignes d'assemblage automatisées miniatures et petits mécanismes de glissement linéaire
• Instruments de test optique, équipements de bureau et d'impression de précision
• Assemblages de transmission miniatures pour l'automatisation médicale
• Équipements de convoyage et de positionnement de petite taille pour semi-conducteurs
• Machines à mouvement linéaire alternatif à faible charge et faible vitesse

Fabricant professionnel de roulements depuis 25 ans, produits exportés dans le monde entier.

Tri dimensionnel strict des billes en acier pour garantir une performance de glissement fluide.

Processus de formage stable de la cage en plastique, résistant à la déformation.

Support technique 24h/24 pour la sélection des variantes et les suggestions d'adaptation d'arbre.

Stock suffisant pour les distributeurs de machines.

Dimensions précises et performances de service stables.

Inspection de dureté du traitement thermique de trempe et revenu de la matière première GCr15

Superfinition de précision du chemin de roulement intérieur de la bague extérieure

Inspection de la rugosité de surface et des dimensions des billes en acier

Test de douceur de glissement de l'ensemble

Si vous avez besoin de paliers linéaires LMS3 :

Envoyez une demande pour obtenir les supports ci-dessous :

• Devis rapide sous 24 heures
• Consultation sur la variante étanche LMS3UU
• Solution LMS3F en acier inoxydable
• Prix direct usine compétitif

Contactez notre équipe commerciale pour les fiches techniques complètes et une offre formelle.
