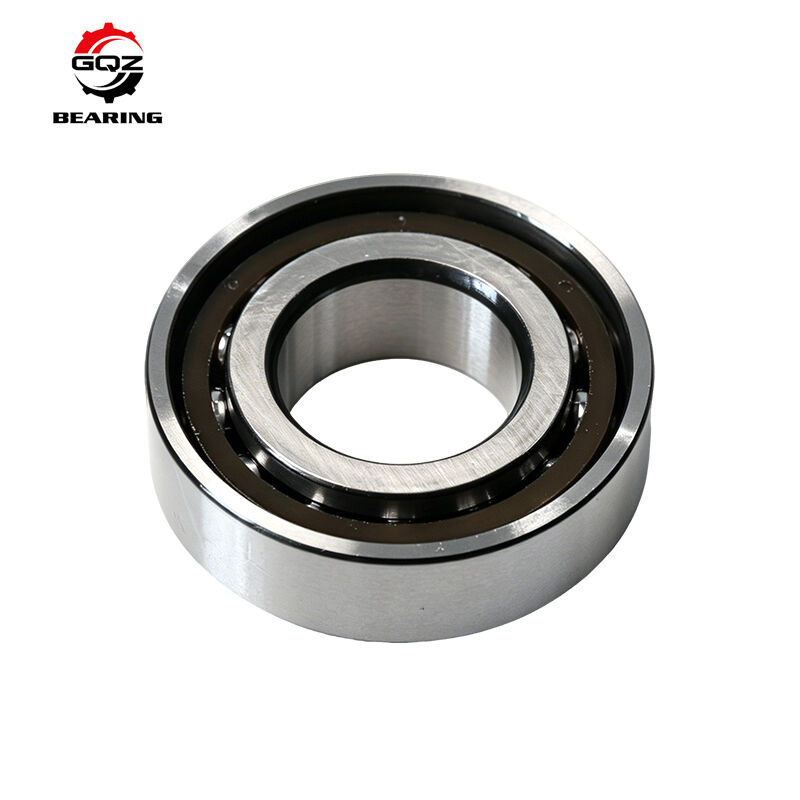

Roulement à billes à contact oblique hybride en céramique à une rangée GQZ S7204CD/HC 20×47×14mm Angle de contact 15° Type ouvert

S7204CD/HC est un roulement à billes de contact angulaire à rangée unique de super précision.

• S: Conception universelle compatible
• Le CD: angle de contact de 15°, géométrie interne D de grande capacité
• HC: construction hybride, anneaux intérieurs et extérieurs en acier + éléments de laminage en céramique au nitrure de silicium avec capacité d'isolation électrique

La structure ouverte prend en charge la lubrifiion par huile circulante. Il supporte une charge radiale combinée et une charge axiale unidirectionnelle.en face à face (DF) ou en tandem (DT) pour résister à des charges axiales bidirectionnellesLes boules en céramique réduisent la force centrifuge à haute vitesse de rotation, restreignent l'érosion électrique et la température de fonctionnement plus basse.Servo-moteurs à conversion de fréquence, les supports de vis à billes et les équipements rotatifs de haute précision vulnérables aux dommages par courant alternatif.

Un devis formel vous sera envoyé dans les 24 heures suivant votre demande.

Modèle

S7204CD/HC Les produits à base de plantes

Les dimensions

d20 mm, D47 mm, B14 mm

Min chamfer r

1 mm

Poids net

environ 0,092 kg

La structure

roulement à billes de contact angulaire à rangée unique

Angle de contact

15°

Matériel

Anneau intérieur/extérieur: acier à roulement GCr15; élément de laminage: boules en céramique Si3N4; cage en résine phénolique usinée

Forme de la structure

Type ouvert sans joints

Charge dynamique de base Cr

11900 N

Charge statique de base C0r

5850 N

Rate de limitation (lubrifiion par huile)

48000 tours par minute

Informations complémentaires

Des dessins de dimensions complets et des données de charge sont disponibles sur demande.

1. Les éléments de laminage en céramique hybride HC atteignent des performances d'isolation, évitent efficacement la corrosion électrique du roulement
2. 15° CD Structure de grande capacité équilibrant les performances à grande vitesse et la capacité de charge
3. S conception universelle compatible, flexible pour différents modes d'installation en double sur site
4. Les boules en céramique de basse densité coupent la charge centrifuge, réalisent une vitesse de limitation plus élevée que les roulements entièrement en acier
5. La conception ouverte adapte la lubrifiion par huile en circulation continue pour un fonctionnement de précision à grande vitesse à long terme
6. Personnalisable: qualité de précision P4/P5, classes de préchargement multiples, marquage laser OEM, graisse à grande vitesse dédiée

• Centres d'usinage verticaux et horizontaux à grande vitesse
• Moteurs à servo à fréquence variable et générateurs à arbre rotatif
• Des ensembles de support à vis à billes de précision
• Machines de meulage à grande vitesse et unités de transmission de précision d'automatisation
• Équipements rotatifs exposés à un courant électrique erroné et à un risque de corrosion électrique

25 ans de fabricant professionnel de roulements, produits exportés dans le monde entier.

Inspection rigoureuse de la rondeur et de la qualité de la surface des boules de céramique.

Superfinition de piste ultra-précise pour répondre à des exigences de haute précision.

Assistance technique 24 heures sur 24 pour la mise en page des paires et la sélection des prélèvements.

Des stocks suffisants pour les distributeurs de machines.

Dimensions précises et performances de service stables.

Inspection de dureté des anneaux de séchage et de trempage GCr15

Tri des dimensions de billes en céramique au nitrure de silicium et détection des défauts de surface

Superfinition de précision pour les surfaces de piste

Épreuve de l'angle de contact, du dégagement interne et des vibrations de rotation

Si vous avez besoin de roulements de contact angulaires en céramique hybride S7204CD/HC:

Envoyez une demande pour obtenir les supports ci-dessous:

• Cité rapide dans les 24 heures
• Consultation sur les solutions de l'ensemble correspondant DB/DF
• Sélection facultative du degré de précision et de la précharge
• Prix d'usine direct compétitif
• Contactez notre équipe de vente pour les fiches détaillées et l'offre officielle.
