roulement à rouleaux d'aiguille de poussée du nsk FH502510 de prix concurrentiel

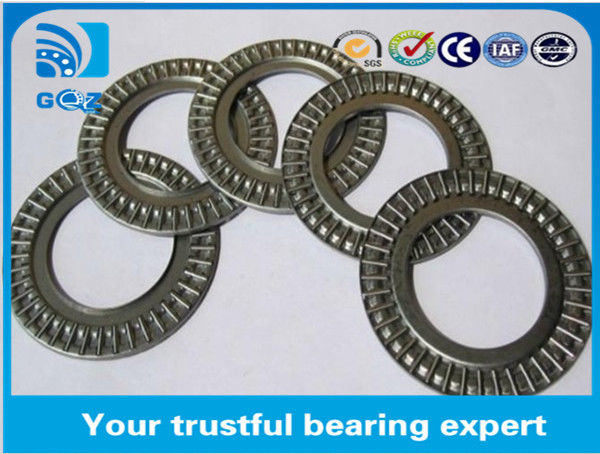

La brève description des roulements à rouleaux poussés d'aiguille :
Les roulements à rouleaux d'aiguille de poussée sont un type de roulement à rouleaux d'aiguille avec une cage. Ils sont contrat et offrent la grande capacité de charge et la vitesse de limitation élevée. La cage en deux parties, se composant de l'acier précision-pressé, guide les rouleaux exactement. La cage surface-durcie offre la résistance à l'usure et la force supérieures.
Caractéristiques
conception 1.compact
2. résistants à l'usure et fortement rigides
3.economical
manipulation 4.easy
Un instantané du roulement à rouleaux poussé d'aiguille FH502510
| Modèle d'incidence | FH502510 |
| Taille | 25.6*42.6*3.51mm |
| Estimations de charge de base | Cr : cor 8650N : 41000N |
| Norme de qualité | norme passée de 9001:2008 d'OIN |
| Précision d'incidence | P0, P6, P5, P4 |
| Date de Delivert | Marchandises et actions normalement prêtes dans les 3-5 jours |
Types d'incidence
Pour des incidences de pouce, le nombre de dimension est exprimé en nombres entiers dans les unités des joints 1/16.Raceway sont disponible pour l'usage quand la surface de caniveau ne peut pas être durcie par traitement thermique et terre à la finition appropriée.
Forme d'incidence du tableau 1
| Code | Description |
| FNTA |
Ensembles de cage et de rouleau pour roulements à rouleaux d'aiguille de poussée |
| ZNTA | |
| NTA | |
| Fa | |
| FG (série de K) |
Type intégré avec le joint de caniveau Joint de caniveau, type de JK (avec la bride externe) |
| FG (séries de F) |
Type intégré avec le joint de caniveau Type du joint JF de caniveau (avec la bride intérieure) |
| FH |
Type intégré avec le joint de caniveau Joint de caniveau, type de JK + type de JF |
Des types de joints de caniveau utilisés pour des ensembles de cage et de rouleau dans des roulements à rouleaux poussés d'aiguille sont montrés.
Talbe 2 joints de caniveau pour les roulements à rouleaux poussés d'aiguille
| Symbole de forme | Description |
|
FTRA, FTRB, FTRC, FTRD, FTRE, TRA, RRC, TRC, TRD, TRE, JDU, JD |
Joints de caniveau sans bride |
Le nombre de spécifications :
Catalogue de roulements à rouleaux d'aiguille de poussée de série d'AKX :
| Diamètre d'axe | Désignation d'incidence | Dimensions de Boudary | Estimation de charge de base | Vitesse de limitation | Besring | |||||
| d | D | Dw | Cr dynamique | Charge statique de cor | Huile | Joint | Axe Loc.Washer | Axe de joint | ||
| millimètre | millimètre | N | T/MN | |||||||
| 4 | AXK0414TN | 4 | 14 | 2 | 4380 | 7500 | 18000 | EN TANT QUE 0414 | - | - |
| 5 | AXK0515TN | 5 | 15 | 2 | 4680 | 9100 | 17000 | EN TANT QUE 0515 | - | - |
| 6 | AXK0619TN | 6 | 19 | 2 | 6740 | 15400 | 16000 | EN TANT QUE 0619 | - | - |
| 8 | AXK0821TN | 8 | 21 | 2 | 7750 | 19000 | 15000 | EN TANT QUE 0821 | - | - |
| 10 | AXK1024 | 10 | 24 | 2 | 9150 | 24500 | 14000 | EN TANT QUE 1024 | - | - |
| 12 | AXK1226 | 12 | 26 | 2 | 9860 | 28600 | 13000 | EN TANT QUE 1226 | - | - |
| 15 | AXK1528 | 15 | 28 | 2 | 11200 | 35500 | 11000 | EN TANT QUE 1528 | GS 811 02 | Le WS 811 02 |
| 17 | AXK1730 | 17 | 30 | 2 | 11800 | 38600 | 10000 | EN TANT QUE 1730 | GS 811 03 | Le WS 811 03 |
| 20 | AXK2035 | 20 | 35 | 2 | 12900 | 45600 | 8500 | EN TANT QUE 2035 | GS 811 04 | Le WS 811 04 |
| 25 | AXK2542 | 25 | 42 | 2 | 13800 | 67800 | 7000 | EN TANT QUE 3542 | GS 811 05 | Le WS 811 05 |
| 30 | AXK3047 | 30 | 47 | 2 | 15600 | 69500 | 6000 | EN TANT QUE 3047 | GS 811 06 | Le WS 811 06 |
| 35 | AXK3552 | 35 | 52 | 2 | 16900 | 80100 | 5500 | EN TANT QUE 3552 | GS 811 07 | Le WS 811 07 |
| 40 | AXK4060 | 40 | 60 | 3 | 27500 | 113500 | 4700 | EN TANT QUE 4060 | GS 811 08 | Le WS 811 08 |
| 45 | AXK4565 | 45 | 65 | 3 | 29050 | 127600 | 4300 | EN TANT QUE 4565 | GS 811 09 | Le WS 811 09 |
| 50 | AXK5070 | 50 | 70 | 3 | 31500 | 138000 | 3900 | EN TANT QUE 5070 | GS 811 10 | Le WS 811 10 |
| 55 | AXK5578 | 55 | 78 | 3 | 37400 | 185000 | 3500 | EN TANT QUE 5578 | GS 811 11 | Le WS 811 11 |
| 60 | AXK6085 | 60 | 85 | 3 | 43900 | 232500 | 3200 | EN TANT QUE 6085 | GS 811 12 | Le WS 811 12 |
| 65 | AXK6590 | 65 | 90 | 3 | 45800 | 254600 | 3000 | EN TANT QUE 6590 | GS 811 13 | Le WS 811 13 |
| 70 | AXK7095 | 70 | 95 | 4 | 53600 | 254400 | 2900 | EN TANT QUE 7095 | GS 811 14 | Le WS 811 14 |
| 75 | AXK75100 | 75 | 100 | 4 | 54500 | 264600 | 2700 | EN TANT QUE 75100 | GS 811 15 | Le WS 811 15 |
| 80 | AXK80105 | 80 | 105 | 4 | 55600 | 278500 | 2600 | EN TANT QUE 80105 | GS 811 16 | Le WS 811 16 |
| 85 | AXK85110 | 85 | 110 | 4 | 57500 | 28800 | 2400 | EN TANT QUE 85110 | GS 811 17 | Le WS 811 17 |
| 90 | AXK90120 | 90 | 120 | 4 | 72500 | 401000 | 2300 | EN TANT QUE 90120 | GS 811 18 | Le WS 811 18 |
| 100 | AXK100135 | 100 | 135 | 4 | 90500 | 559500 | 2000 | EN TANT QUE 100135 | GS 811 20 | Le WS 811 20 |
| 110 | AXK110145 | 110 | 145 | 4 | 96500 | 617500 | 1900 | EN TANT QUE 110145 | GS 811 22 | Le WS 811 22 |
| 120 | AXK120155 | 120 | 155 | 4 | 101500 | 679600 | 1700 | EN TANT QUE 120155 | GS 811 24 | Le WS 811 24 |
| 130 | AXK130170 | 130 | 170 | 5 | 132400 | 838900 | 1600 | EN TANT QUE 130170 | GS 811 28 | Le WS 811 26 |
| 140 | AXK140180 | 140 | 180 | 5 | 137200 | 899600 | 1500 | EN TANT QUE 140180 | GS 811 30 | Le WS 811 28 |
| 150 | AXK150190 | 150 | 190 | 5 | 142800 | 959000 | 1400 | EN TANT QUE 150190 | GS 811 32 | Le WS 811 30 |
| 160 | AXK160200 | 160 | 200 | 5 | 147600 | 1015000 | 1300 | EN TANT QUE 160200 | GS 811 32 | Le WS 811 32 |
