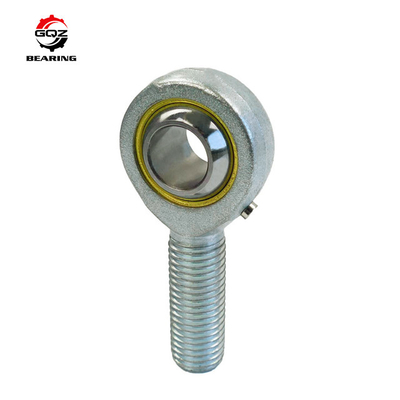

Embout à rotule femelle de course de la série M10x1.25 PTFE de SITK soutenant l'incidence simple sphérique de SI10T/K-1Radial
L'incidence commune est très utilisée en machinant le cylindre hydraulique, forgeant des machines-outils, machinant des machines, équipement d'automation, amortisseur d'automobile, industries de machines de garde de l'eau.
Caractéristiques de conception et d'application :
L'embout à rotule de l'acier et du zinc coaated, avec le fil masculin et femelle ; anneau externe de bronze, avec la surface de glissement du matériel de composit de PTFE, exempte d'entretien ; anneau intérieur de l'acier de chrome de carbone, surface sphérique avec le chromage. Il a des caractéristiques de grand capadility de charge, support facile et démontage et simplification de mécanisme.
| Avantage de l'incidence d'embout à rotule |
|
1, excellente résistance à la corrosion
|
| Application de l'incidence d'embout à rotule |
|
But principal : voiture de vapeur : arrière, transmission, pièces de matériel électrique, électriques : General motors,
appareils électroménagers. Autre : Instrumentation, moteurs à combustion, machines de construction, véhicules de rail,
machines de manipulation matérielle, machines agricoles, outillage industriel. |
| Modèle | d | D3 | d2 | d5 | S | B | L5 | C1 | h1 | L3 | d4 | L4 | a° | Charge maximum | Poids (kilogramme) | vieux modèle |
| PHSA5 | 5 | M5×0.8 | 18 | 12,5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
| PHSA6 | 6 | M6×1 | 20 | 13 | 11 | 9 | 5 | 6,75 | 30 | 12 | 10 | 45 | 13 | 7,2 | 0,027 | SI6T/K |
| PHSA8 | 8 | M8×1.25 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12,5 | 48 | 13 | 11,6 | 0,046 | SI8T/K |
| PHSA10 | 10 | M10×1.5 | 28 | 19 | 17 | 14 | 6,5 | 10,5 | 43 | 20 | 15 | 57 | 13 | 14,5 | 0,076 | SI10T/K |
| PHSA12 | 12 | M12×1.75 | 32 | 22 | 19 | 16 | 6,5 | 12 | 50 | 22 | 17,5 | 66 | 13 | 17 | 0,115 | SI12T/K |
| PHSA14 | 14 | M14×2 | 36 | 25 | 22 | 19 | 8 | 13,5 | 57 | 25 | 20 | 75 | 13 | 24 | 0,17 | SI14T/K |
| PHSA16 | 16 | M16×2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28,5 | 0,23 | SI16T/K |
| PHSA18 | 18 | M18×1.5 | 46 | 31 | 27 | 23 | 10 | 16,5 | 71 | 32 | 25 | 94 | 13 | 35 | 0,32 | SI18T/K |
| PHSA20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27,5 | 102 | 13 | 40 | 0,42 | SI20T/K |
| PHSA22 | 22 | M22×1.5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0,54 | SI22T/K |
| PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33,5 | 124 | 13 | 60 | 0,75 | SI25T/K |
| PHSA28 | 28 | M27×2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
| PHSA30 | 30 | M30×2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1,3 | SI30T/K |
