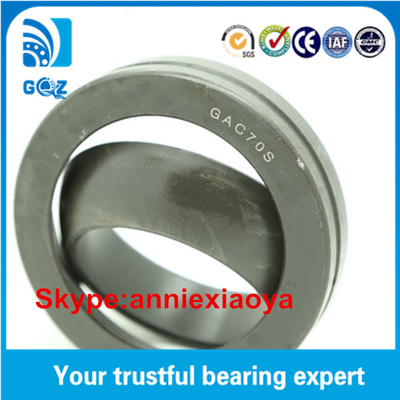

GAC. Incidence simple sphérique d'embout à rotule du palier de butée d'excavatrice de S (GE. .SX) 70*110*25 millimètre GAC70S
Spécifications simples sphériques d'incidence de contact angulaire :
Les incidences simples sphériques de contact angulaire sphered les surfaces de glissement sur l'anneau intérieur et dans externe qui sont arrangées sous un angle à l'axe d'incidence. Elles sont donc particulièrement appropriées à supporter les charges (radiales et axiales) combinées.
Une incidence simple sphérique de contact angulaire simple peut seulement accepter les charges axiales agissant dans une direction. Sous les charges radiales, une force agissant dans la direction axiale est produite dans l'incidence qui doit toujours être opposée par une force égale agissant dans la direction opposée. Par conséquent, les incidences sont habituellement ajustées contre une deuxième incidence.
Si deux incidences simples sphériques de contact angulaire sont arrangées de sorte que leurs centres de sphère coïncident, on obtient une incidence simple sphérique qui peut adapter aux charges radiales lourdes aussi bien qu'aux charges axiales lourdes dans les deux directions.
Paramètre simple sphérique d'incidence de contact angulaire :
| Code d'incidence | Dimension : millimètre | Estimation de charge | Poids | ||||||||||
| d | D | B | C | T | le DK | S | A | r1, r2 | α | Statique | Statique | ≈Kg | |
| minute | ≈ | ||||||||||||
| GAC20S | 20 | 41 | 12 | 11 | 12 | 36 | 0,5 | 7,5 | 1 | 3 | 40 | 230 | 0,12 |
| GAC25S | 25 | 47 | 15 | 14 | 15 | 42 | 0,6 | 7,5 | 1 | 3,5 | 50 | 250 | 0,148 |
| GAC28S | 28 | 52 | 16 | 15 | 16 | 47 | 1 | 8 | 1 | 3 | 60 | 300 | 0,186 |
| GAC30S | 30 | 55 | 17 | 15 | 17 | 49,5 | 1,3 | 8,5 | 1 | 3 | 63 | 315 | 0,208 |
| GAC32S | 32 | 58 | 17 | 16 | 17 | 52 | 2 | 8,5 | 1 | 3 | 71 | 354 | 0,241 |
| GAC35S | 35 | 62 | 18 | 16 | 18 | 55,5 | 2,1 | 9 | 1 | 3 | 78 | 390 | 0,268 |
| GAC40S | 40 | 68 | 19 | 17 | 19 | 62 | 2,8 | 9,5 | 1 | 3 | 92 | 463 | 0,327 |
| GAC45S | 45 | 75 | 20 | 18 | 20 | 68,5 | 3,5 | 10 | 1 | 3 | 108 | 540 | 0,416 |
| GAC50S | 50 | 80 | 20 | 19 | 20 | 74 | 4,3 | 10 | 1 | 3 | 123 | 618 | 0,455 |
| GAC55S | 55 | 90 | 23 | 20 | 23 | 82 | 5 | 11,5 | 1,1 | 3 | 144 | 721 | 0,645 |
| GAC60S | 60 | 95 | 23 | 21 | 23 | 88,5 | 5,7 | 11,5 | 1,1 | 3 | 163 | 817 | 0,714 |
| GAC65S | 65 | 100 | 23 | 22 | 23 | 93,5 | 6,5 | 11,5 | 1,1 | 2,5 | 180 | 905 | 0,759 |
| GAC70S | 70 | 110 | 25 | 23 | 25 | 102 | 7,2 | 12,5 | 1,1 | 2,5 | 206 | 1030 | 1,04 |
| GAC75S | 75 | 115 | 25 | 24 | 25 | 107 | 7,9 | 12,5 | 1,1 | 2,5 | 220 | 1129 | 1,12 |
| GAC80S | 80 | 125 | 29 | 25,5 | 29 | 115 | 8,6 | 14,5 | 1,1 | 2,5 | 258 | 1290 | 1,54 |
| GAC85S | 85 | 130 | 29 | 26,5 | 29 | 122 | 9,4 | 14,5 | 1,1 | 2,5 | 284 | 1422 | 1,61 |
| GAC90S | 90 | 140 | 32 | 28 | 32 | 128,5 | 10,1 | 16 | 1,5 | 2,5 | 316 | 1580 | 2,09 |
| GAC95S | 95 | 145 | 32 | 29,5 | 32 | 135 | 10,8 | 16 | 1,5 | 2,5 | 350 | 1750 | 2,22 |
| GAC100S | 100 | 150 | 32 | 31 | 32 | 141 | 11,6 | 16 | 1,5 | 2 | 384 | 1923 | 2,34 |
| GAC105S | 105 | 160 | 35 | 32,5 | 35 | 148 | 12,3 | 17,5 | 2 | 2 | 423 | 2116 | 2,93 |
| GAC110S | 110 | 170 | 38 | 34 | 38 | 155 | 13 | 19 | 2 | 2 | 463 | 2318 | 3,68 |
| GAC120S | 120 | 180 | 38 | 37 | 38 | 168 | 14,5 | 19 | 2 | 2 | 547 | 2735 | 3,97 |
| GAC130S | 130 | 200 | 45 | 43 | 45 | 188 | 18 | 19 | 2,5 | 1 | 710 | 3550 | 5,92 |
| GAC140S | 140 | 210 | 45 | 43 | 45 | 198 | 19 | 19 | 2,5 | 1 | 740 | 3740 | 6,33 |
| GAC150S | 150 | 225 | 48 | 46 | 48 | 211 | 20 | 20,5 | 3 | 1 | 850 | 4270 | 8,01 |
| GAC160S | 160 | 240 | 51 | 49 | 51 | 225 | 20 | 22 | 3 | 1 | 970 | 4850 | 9,42 |
| GAC170S | 170 | 260 | 57 | 55 | 57 | 246 | 21 | 27 | 3 | 1 | 1190 | 5950 | 12,3 |
| GAC180S | 180 | 280 | 64 | 61 | 64 | 260 | 21 | 28 | 3 | 1 | 1395 | 6970 | 17,4 |
| GAC190S | 190 | 290 | 64 | 62 | 64 | 275 | 26 | 30 | 3 | 1,5 | 1500 | 7500 | 18,2 |
| GAC200S | 200 | 310 | 70 | 66 | 70 | 290 | 26 | 30 | 3 | 1 | 1680 | 8420 | 22,5 |
Incidence simple sphérique :
1) GE… E chaque anneau externe simple, aucun réservoir de stockage de pétrole. Capable soutenir la charge radiale et plus petit dans l'un ou l'autre d'incidence axiale d'embout à rotule de bearing& de joint de charge de direction.
(2) fente externe de type es d'anneau de GE…, un réservoir d'huile de graissage. Capable soutenir la charge radiale et plus petit dans l'un ou l'autre d'incidence axiale d'embout à rotule de bearing& de joint de charge de direction.
(3) fente simple externe de GE… ES-2RS, un réservoir d'huile de graissage, les deux côtés avec un anneau. Capable soutenir la charge radiale et plus petit dans l'un ou l'autre d'incidence axiale d'embout à rotule de bearing& de joint de charge de direction.
(4) fente simple externe de GEEW… ES-2RS, un réservoir d'huile de graissage, les deux côtés avec un anneau. Capable soutenir la charge radiale et plus petit dans l'un ou l'autre d'incidence axiale de joint de charge de direction, incidence simple sphérique, incidence d'embout à rotule.
(5) GE… ESN choisissent la fente l'anneau externe, un réservoir de lubrifiant, la cannelure d'anneau externe. Capable soutenir la charge radiale et plus petit dans l'un ou l'autre de charge axiale de direction. Mais la charge axiale à soutenir par l'anneau d'arrêt, sa capacité de réduire l'incidence axiale de joint de charge, incidence simple sphérique, incidence d'embout à rotule.
(6) GE… capable soutenir la charge radiale et plus petit dans l'un ou l'autre d'incidence axiale de joint de charge de direction, incidence simple sphérique, incidence d'embout à rotule.
(7) des cannelures de lubrification intérieures de type HS d'anneau de GE…, le demi anneau deux externe, le dégagement d'usure peuvent être ajustées. Capable soutenir la charge radiale et plus petit dans l'un ou l'autre d'incidence axiale de joint de charge de direction, incidence simple sphérique, incidence de joint de simplification de l'embout à rotule bearing.mechanism, incidence simple sphérique, incidence d'embout à rotule.
