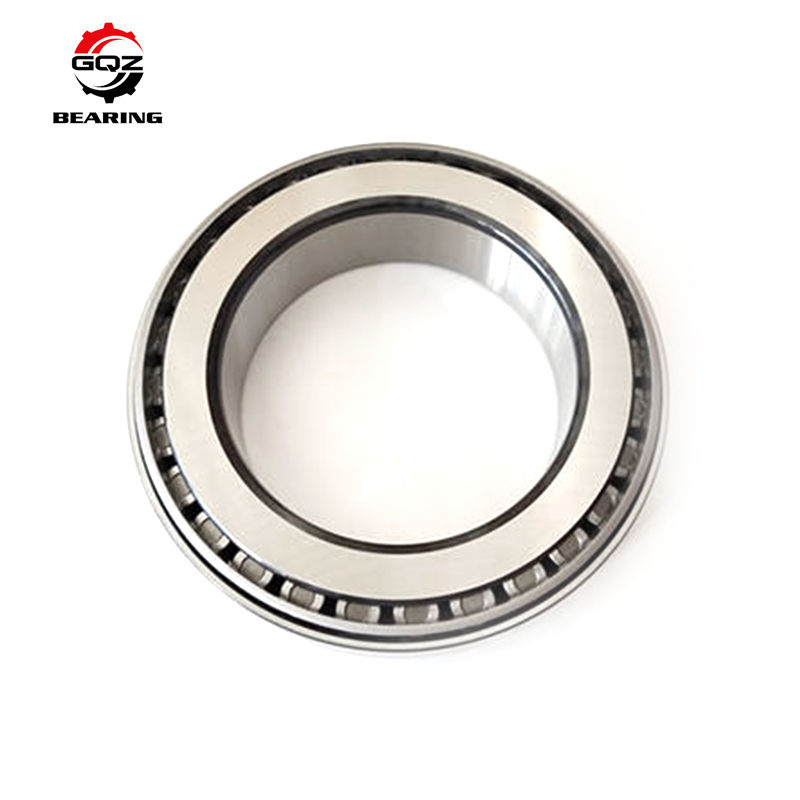

Les roulements à rouleaux radicaux coniques en rangée unique CR6016PX1 pour les excavatrices

1. Vue d' ensemble du produit

Les roulements à rouleaux coniques CR6016PX1 et CR6016PX2V6 sont des roulements à rouleaux à rouleaux coniques en une seule rangée séparables de grande taille spécialement conçus pour les ensembles de réduction de déplacement de l'entraînement final des excavatrices lourdes.une dimension de montage du noyau unifié de 300×380×38 mm, espace d'installation extérieur entièrement interchangeable.
Explication de la différence de code de suffixe:

• CR6016PX1: qualité de précision PX de base standard, traitement thermique d'extinction intégral classique, cage d'estampage en acier standard,rentable pour les conditions d'exploitation intermittente de la construction à charge moyenne.
• CR6016PX2V6: version renforcée améliorée; broyage interne de haute précision PX2 + processus de renforcement de surface spécial V6, courbe de contact logarithmique optimisée, résistance à l'usure améliorée,résistance aux chocs et à haute température, à faible bruit de fonctionnement, adapté aux conditions de travail ininterrompues de 24 heures sur les excavateurs miniers à fort impact.

Structure de cône et de tasse à fente ouverte, assemblage de cône intérieur (anneau intérieur + rouleaux coniques + cage) et tasse extérieure peuvent être démontés indépendamment, remplacement pratique de composants séparés,réglage de précharge et maintenance sur place des réducteurs à moteur à grande vitesseTous les anneaux et les éléments de laminage adoptent un acier à roulement chrome à haute teneur en carbone GCr15 trempé, un tri strict des rouleaux et une superfinition ultra-précise de la voie de roulement.une rotation stable sous une charge d'impact combinée radiale et axiale lourde alternant à long termeIl est largement adapté pour les systèmes de conduite à pied des excavatrices de grande capacité de Komatsu, Hitachi, Doosan.

2Spécifications techniques

Dimension de base universelle unifiée (CR6016PX1 et CR6016PX2V6 de même taille de contour)
d=300 mm, D=380 mm, T=38 mm, largeur de l'anneau intérieur B=36 mm, largeur de l'anneau extérieur C=28 mm
Structure: roulement à rouleaux coniques séparables en une seule rangée, ouvert sans jointure
matières premières: GCr15 avec roulement à travers l'acier trempé
Cage standard: cage en acier estampillé; cage en laiton massif en option pour une charge lourde continue à haute température
Dégagement standard: dégagement normal C0, dégagement élargi C3 personnalisable
Radius minimum du filet r=3 mm
Plage de température de fonctionnement: -30°C à 120°C (CR6016PX2V6 jusqu'à 130°C)
Poids net: 9,44 kg
Coefficient de calcul: e=0.40, le facteur axial Y=1.49, le facteur axial statique Y0=0.88
Charge radiale dynamique de base Cr: 400kN
La charge radiale statique de base C0r: 825 kN
Vitesse de rotation limitant la graisse: 2100 r/min

Différence de performance entre deux modèles

1. CR6016PX1: précision standard PX, traitement thermique classique, résistance à l'usure générale, correspondance de charge intermittente
2. CR6016PX2V6: PX2 de haute précision + traitement de surface renforcé V6, anti-peeling et anti-abrasion plus puissants, longue durée de vie continue de travail lourd

Des dessins d'installation complets, des courbes de caractéristiques de charge et des rapports d'essais de fatigue accélérée par chocs lourds peuvent être fournis sur demande du client.

3. Principaux avantages

1. Les deux modèles partagent des dimensions de montage entièrement interchangeables, les clients peuvent choisir le CR6016PX1 à contrôle des coûts pour les travaux intermittents ou le CR6016PX2V6 renforcé pour les fouilles minières à fort impact 24 heures sur 24.
2. Conception compacte de largeur de paroi mince, capacité de charge combinée radiale-axial ultra-haute sous un espace d'installation axial limité, parfaitement adapté à l'excavateur lourd.
3. Structure séparée de cône et de coupe indépendante entièrement séparable, le cône intérieur ou la coupe extérieure endommagés peuvent être remplacés séparément sans démontage global du grand moteur de déplacement,réduire considérablement les temps d'arrêt de l'équipement et les coûts d'approvisionnement en pièces de rechange.
4. La courbe de contact du rouleau optimisée logarithmique, une distribution uniforme de la charge sur la surface de contact du rouleau, réduit efficacement la concentration de contrainte du bord.retard de décoloration de la piste et défaillance de l'abrasion des rouleaux.
5. Options de configuration à double cage: cage en acier estampillé rentable pour une charge lourde intermittente générale; cage en laiton massif anti-déformation pour les lignes de production minières dures à haute température sans arrêt.
6. Support complet de service personnalisable: C3 avec dégagement radial élargi, P5 de haute précision, marquage laser OEM, remplissage spécial à haute température de graisse antioxydante, emballage de marque d'exportation neutre.
7. CR6016PX2V6 procédé de traitement thermique de renforcement de surface V6 exclusif, dureté uniforme du matériau et résistance structurelle interne,prolonger le cycle de révision des roulements de l'excavateur de plus de 35% par rapport à la norme CR6016PX1.
8. La conception ouverte standard prend en charge la lubrification par bain d'huile circulante intégrée à la boîte de vitesses, s'adapte au système d'huile lubrifiante circulaire abondante interne du réducteur de déplacement de l'excavatrice,fonctionnement stable et continu à long terme.

4. Scénarios d' application

Les roulements à rouleaux coniques CR6016PX1 / CR6016PX2V6 sont des pièces de rechange vulnérables pour les machines de construction et d'exploitation minière de grande capacité:

• Assemblages de roulements de support principaux de la boîte de réduction de déplacement de l'entraînement final de la grande excavatrice (Komatsu, Hitachi, Doosan)
• Points d'appui de roue du moyeu de roue du véhicule de transport souterrain
• Grand chargeur à rouleaux, rouleaux routiers lourds, roulements de positionnement des essieux principaux
• Position de support du différentiel et de la boîte de vitesses de véhicules lourds
• Ensembles de support rotatif pour puits de traction lourds de grands convoyeurs miniers

Résistant à l'usure de 300 mm interchangeable pour le marché secondaire
Une solution de roulement interchangeable à deux niveaux rentable pour les fabricants OEM de pelles, les usines de réparation de machines lourdes et le matching en vrac des équipements miniers.

5. Pourquoi choisir GQZ

1. 25 ans d'expérience professionnelle dans la fabrication de roulements à rouleaux coniques de la série CR pour les gros excavateurs, y compris les roulements CR6016PX1 et CR6016PX2V6
2. CR6016PX1 et CR6016PX2V6 entièrement interchangeables dimensionnellement avec les roulements de la série CR standard internationalement reconnue pour les excavatrices, avec des dimensions de montage, des capacités de charge et des indicateurs de tolérance de montage cohérents.
3. Service de personnalisation OEM et ODM complet prenant en charge la cage en laiton, la mise à niveau de la clearance C3, la qualité de haute précision et le remplissage spécial de lubrifiant à haute / basse température.
4. Inspection complète et rigoureuse avant livraison: test de dureté des matières premières, inspection de précision du broyage des cônes, test de cycle de fatigue par choc de charge lourde, détection de la rugosité des surfaces de contact.
5. L'équipe d'ingénierie professionnelle des roulements coniques fournit des conseils techniques d'installation correspondant à la tolérance du grand arbre et du boîtier lourd dans les 24 heures.
6. Des lignes de production de masse stables avec des prix de gros de gros avantageux pour les fabricants OEM de pelles à long terme, les fournisseurs d'équipements miniers et les réparateurs de machines lourdes.

Nous nous concentrons sur la conception séparée de grandes paroies minces, une capacité de charge combinée radial-axial ultra-haute,structure d'entretien indépendante facile et coopération mutuellement bénéfique à long terme avec les acheteurs mondiaux de pièces détachées de machines lourdes de construction et de mines.

6. Contrôle de la qualité

1. Inspection de la composition chimique des matières premières et de la dureté de surface de l'acier à roulements chromés GCr15
2. Traitement de tournage de précision, de trempage par étanchéité et de superfinition par miroir pour les voies coniques des anneaux intérieurs et extérieurs
3. Processus de traitement thermique ciblé différencié: éteinture intégrale standard CR6016PX1; éteinture spéciale de renforcement de surface CR6016PX2V6 extra V6 pour éliminer les contraintes résiduelles de traitement interne.
4. Épreuve de performance ciblée classifiée: essai de vieillissement par charge intermittente à long cycle CR6016PX1; essai continu de résistance à l'usure aux chocs lourds CR6016PX2V6,détection d'élévation de température par couple à faible friction à grande vitesse.
5. Tri des rouleaux coniques, assemblage des cages en acier/laiton, vérification complète des dimensions et de l'apparence avant l'emballage et l'expédition de l'huile antirouille.

Each batch of CR6016 series bearings passes full sampling heavy-load reciprocating rotation fatigue test to guarantee stable long-term operation inside heavy excavator travel reduction and mining transmission equipment.

7Obtenez une citation maintenant

Si vous avez besoin de roulements à rouleaux coniques CR6016PX1 et V6 renforcés anti-usure CR6016PX2V6 pour la traction finale des excavatrices lourdes,Maintenance des machines minières et des équipements de construction et correspondance OEM, envoyez votre demande directement.
Vous recevrez une assistance professionnelle complète une fois votre demande envoyée:

• Réponse rapide au devis officiel de l'usine dans les 24 heures
• Un à un grand arbre et un boîtier lourd correspondant à la tolérance de l'installation des conseils techniques des ingénieurs professionnels des roulements de la série CR
• Suggestions de schéma de roulement personnalisé, y compris les options de mise à niveau de la cage en laiton et de la clairière C3 élargie
• Prix de gros concurrentiel direct d'usine pour les grandes commandes de pièces détachées en vrac

Envoyez votre quantité d'achat requise et l'équipement environnement de travail à charge lourde continue et à température moyenne et élevée pour obtenir un devis formel détaillé.

8. FAQ

Q1: Quelle est la différence entre CR6016PX1 et CR6016PX2V6?
A1: Ils partagent les mêmes dimensions de montage et sont entièrement interchangeables; le CR6016PX1 est un modèle de base standard de précision PX avec traitement thermique conventionnel pour les travaux de construction intermittents;CR6016PX2V6 est une version améliorée de haute précision PX2 + V6 renforcée de surface, une meilleure résistance à l'usure, aux chocs et aux températures élevées, spécialement pour les pelles lourdes minières sans arrêt 24 heures sur 24.
Q2: Quelles sont les caractéristiques structurelles des roulements de la série CR6016?
A2: roulement à rouleaux conique à une rangée unique séparable à grande taille, assemblage à cône intérieur et coupe extérieure peuvent être démontés séparément, cage en acier standard, sans joint intégré,d'une épaisseur n'excédant pas 10 mm,.
Q3: Quelles charges peuvent être supportées par CR6016PX1 / CR6016PX2V6?
A3: Il peut supporter une charge radiale combinée extrêmement lourde plus une charge de poussée axiale unidirectionnelle; le positionnement axiale bidirectionnel nécessite deux roulements montés dos à dos/type O avec une précharge raisonnable.
