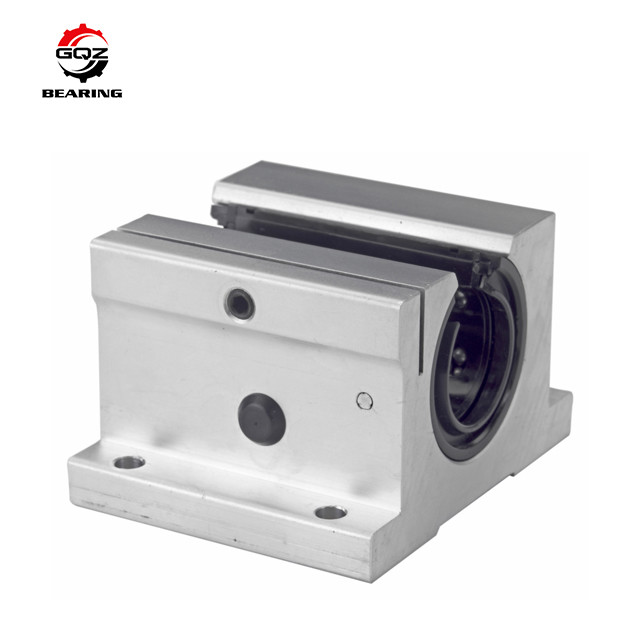

unités linéaires de glissière de mouvement linéaire du bloc SBR20UU d'alliage d'Alumunum de diamètre d'axe de 20mm
1. Spécifications :
Le rail de guide linéaire cylindrique de SBR/TBR se compose d'appui de rail, d'axe (rail), et de nombre de blocs. Ils sont aussi bien fournis comme unité ou en tant que composants respectifs. Tous les composants sont normalisés pour être entièrement interchangeables.
Rail de soutien (SBS/TBS)
Le rail de soutien fournit la rigidité et la rigidité maximum à l'axe dans tout la course entière, et assure la représentation de l'unité.
Cas (SBR/TBR)
Efficace pour la charge élevée ou l'application à longue course avec la rigidité maximum et l'excellent mouvement en combination avec le type ouvert bague linéaire. D'ailleurs, la charge initiale peut être appliquée sur la série de SBR/TBR/SMD pour la représentation de haute précision.
Unité de rail de soutien (SBR-S/TBR-S)
Le type de SBR-S et de TBR-S sont les unités optimas de guide pour la haute précision et le système coulissant libre de débattement avec la rigidité douce de mouvement et de maximum, et moins de coût et de temps.
2. Caractéristique :
(1) bonne qualité
(2) prix concurrentiel
(3) la livraison rapide
(4) garantie de qualité à long terme
3. Image d'incidence :
4. Nous fournissons également après des incidences de SBR :
Modèle | Dimension (millimètre) | Glissez le buisson | |||||||||||
h | E | W | L | F | H1 | θ | B | C | S | L1 | T | non. | |
SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
SBR13UU | 17 | 20 | 40 | 39 | 27,6 | 8,5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
SBR16UU | 20 | 22,5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
SBR25UU | 27 | 30 | 60 | 65 | 47 | 11,5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
SBR16LUU | 20 | 22,5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11,5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
Si vous avez n'importe quelle enquête, svp contactez-nous !
