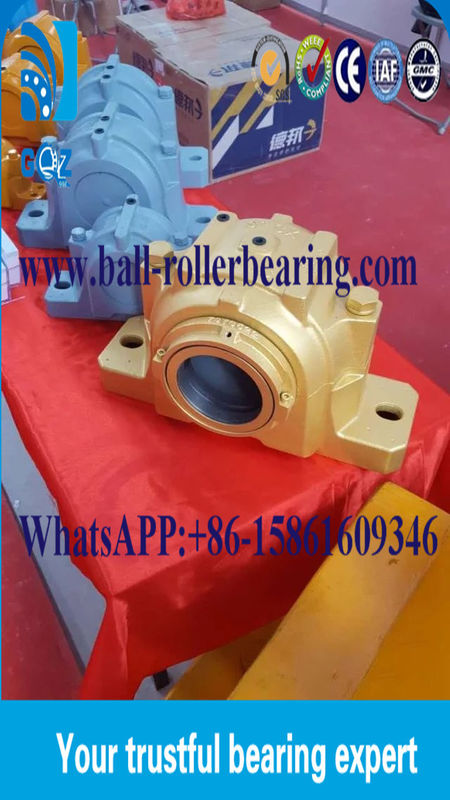

Introduction roulement à billes de bloc d'oreiller :
Le roulement à billes de bloc d'oreiller se compose de rangée simple des roulements à billes profonds de cannelure avec des joints sur les côtés et la surface extérieure sphérique, et de logement, approprié à l'appui simple, très utilisé dans divers du matériel mécanique, de l'esp.agriculture, du textile et des machines d'impression.
DIMENSION d'AXE de LOGEMENT DES ROULEMENTS et plus d'information :
incidence de bloc d'oreiller, logement des roulements et série SD600 de logement de bloc de Plummer
Dimensions de frontière (millimètre) | La masse (kilogramme) | Nombre d'incidence | |||||||||||||
D H8 |
a | b | c | g H12 |
h h12 |
L | W | n | m | u | v | s | (Approximativement) | PRB | |
360 | 740 | 270 | 65 | 130 | 210 | 300 | 420 | 170 | 610 | 36 | 55 | M30 | 140 | SD634 | |
380 | 780 | 290 | 70 | 136 | 255 | 320 | 450 | 180 | 640 | 43 | 62 | M36 | 170 | SD636 | |
400 | 820 | 300 | 70 | 142 | 240 | 330 | 475 | 190 | 680 | 43 | 62 | M36 | 200 | SD638 | |
420 | 860 | 320 | 85 | 148 | 250 | 350 | 500 | 200 | 710 | 43 | 62 | M36 | 230 | SD640 | |
460 | 920 | 330 | 85 | 155 | 280 | 360 | 550 | 210 | 770 | 43 | 62 | M36 | 290 | SD644 | |
500 | 990 | 370 | 100 | 165 | 300 | 390 | 590 | 230 | 830 | 50 | 70 | M42 | 350 | SD648 | |
540 | 1060 | 390 | 100 | 175 | 325 | 410 | 640 | 250 | 890 | 50 | 70 | M42 | 450 | SD652 | |
580 | 1110 | 420 | 110 | 185 | 355 | 440 | 690 | 270 | 930 | 58 | 77 | M48 | 550 | SD656 |
Matériel
Des logements de bloc d'écart-type Plummer sont fabriqués en tant que norme, de la fonte grise GG25. Logements de fonte sphéroïdale
GGG40 ou acier de fonte GS45 sont disponibles pour soutenir des applications exigeant un chargement plus élevé.
Chargement
Des logements de bloc d'écart-type Plummer sont conçus pour des charges appliquées verticalement à la surface traversière. Dans ces exemples
la charge permise est déterminée par l'estimation de charge de l'incidence adaptée. Au cas où les charges seraient appliquées à d'autres angles, les contrôles devraient
soyez effectué pour déterminer si les boulons se reliants de logement et les boulons de fixation sont encore appropriés.
Chargement des logements
Si ces logements sont utilisés à de diverses directions les valeurs indicatives pour casser des charges changeront. Un facteur environ de 1,8 x est AP
manié aux logements l'écart-type habilement du matériel GGG 40 et du GS 45.
Chargement des boulons se reliants
Des boulons à la classe 8,8 de force sont fournis en tant que norme pour joindre les parties supérieures et plus inférieures de logement. Valeurs maximales pour le radial
des chargements appliqués à de diverses directions de chargement peuvent être obtenus à partir de la table adjacente.
Application :
Très utilisé dans les machines de papier, l'équipement de convoyeur, les fours rotatoires, les fûts, les moulins de tube, les convertisseurs, les grandes machines électriques, les véhicules de rail, l'exploitation, l'industrie métallurgique et chimique, l'agriculture, le transport et d'autres machines.
Nos avantages :
1. Fabricant, la plupart de prix concurrentiel et bonne qualité
2. Le groupe parfait d'ingénieurs techniques te donnent le meilleur appui
le groupe 3.Well-trained de ventes internationales fournissent le meilleur service
marque 4.OEM aviliable
actions 5.Rich et livraison rapide
