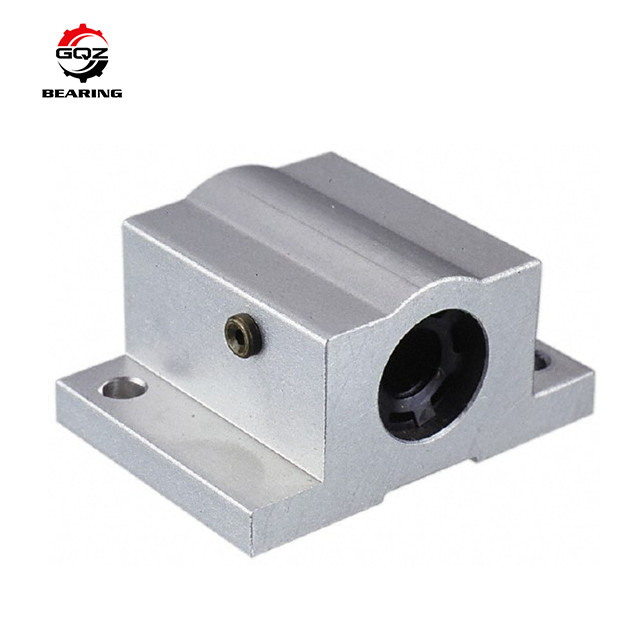

Roulements à billes à faible bruit SCS10UU de mouvement linéaire de C0 C2C3 avec le chapeau en plastique vert
Unité d'incidence de mouvement linéaire/séries de Sc… LUU Sc… UU de bloc
L'incidence linéaire est une production bonne marchée de système de mouvement linéaire pour le voyage illimité en même temps que l'axe de cylindre. Depuis porter le stylo à bille entrez en contact avec l'axe, ainsi l'utilisation de petites charges. Avec la rotation minimale de boule de frottement, qui peut obtenir le mouvement sans heurt à haute précision. Frottement à faible bruit et bas, haute précision, la vie élevée. En raison du contact de point entre la boule et l'axe droit, le frottement petit, précision de mouvement est haut.
Des incidences linéaires sont utilisées en même temps que l'axe linéaire durci. Pour les systèmes infinis d'un mouvement linéaire. La boule et l'axe durci parce que c'est le point de contact, permettant la charge est petit, mais le mouvement linéaire du frottement minimum, haute précision, mouvement rapide. Principalement utilisé pour le mouvement linéaire passé.
La caractéristique des incidences linéaires à faible bruit de SCS10UU bloquent l'axe de withh :
Le rail de guide linéaire cylindrique de SBR/TBR se compose d'appui de rail, d'axe (rail), et de nombre de blocs. Ils sont aussi bien fournis comme unité ou en tant que composants respectifs. Tous les composants sont normalisés pour être entièrement interchangeables.
Rail de soutien (SBS/TBS)
Le rail de soutien fournit la rigidité et la rigidité maximum à l'axe dans tout la course entière, et assure la représentation de l'unité.
Cas (SBR/TBR)
Efficace pour la charge élevée ou l'application à longue course avec la rigidité maximum et l'excellent mouvement en combination avec le type ouvert bague linéaire. D'ailleurs, la charge initiale peut être appliquée sur la série de SBR/TBR/SMD pour la représentation de haute précision.
Unité de rail de soutien (SBR-S/TBR-S)
Le type de SBR-S et de TBR-S sont les unités optimas de guide pour la haute précision et le système coulissant libre de débattement avec la rigidité douce de mouvement et de maximum, et moins de coût et de temps.
Modèle |
Dimension (millimètres) |
Poids |
||||||||||||
T |
h |
E |
W |
L |
F |
G |
B |
C |
K |
S1 |
S2 |
L1 |
||
SCS 6 UU |
6 |
9 |
15 |
30 |
25 |
18 |
15 |
20 |
15 |
5 |
M4 |
3,4 |
8 |
34 |
SCS 8 UU |
6 |
11 |
17 |
34 |
30 |
22 |
18 |
24 |
18 |
5 |
M4 |
3,4 |
8 |
52 |
SCS 10 UU |
8 |
13 |
20 |
40 |
35 |
26 |
21 |
28 |
21 |
6 |
M5 |
4,3 |
12 |
92 |
SCS 12 UU |
8 |
15 |
21 |
42 |
36 |
28 |
24 |
30,5 |
26 |
5,75 |
M5 |
4,3 |
12 |
102 |
SCS 13 UU |
8 |
15 |
22 |
44 |
39 |
30 |
24,5 |
33 |
26 |
5,5 |
M5 |
4,3 |
12 |
120 |
SCS 16 UU |
9 |
19 |
25 |
50 |
44 |
38,5 |
32,5 |
36 |
34 |
7 |
M5 |
4,3 |
12 |
200 |
SCS 20 UU |
11 |
21 |
27 |
54 |
50 |
41 |
35 |
40 |
40 |
7 |
M6 |
5,2 |
12 |
255 |
SCS 25UU |
12 |
26 |
38 |
76 |
67 |
51,5 |
42 |
54 |
50 |
11 |
M8 |
7 |
18 |
600 |
