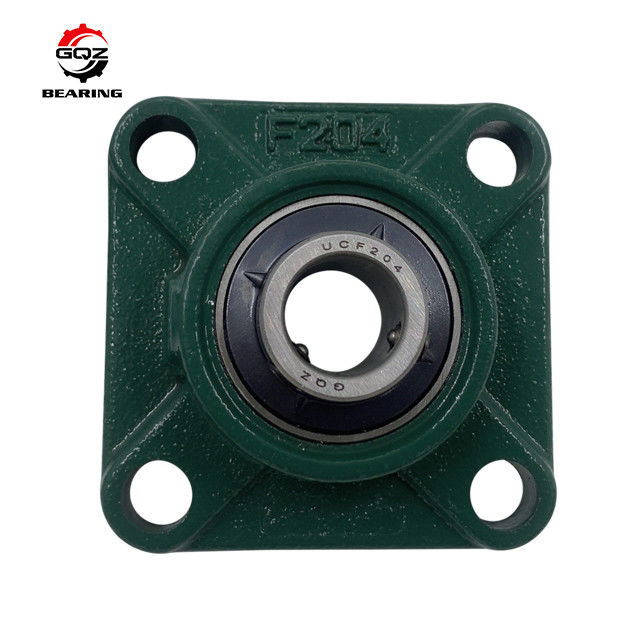

NT1 unité d'habitation à quatre boulons
Les roulements à bloc d'oreiller UCF sont à l'intérieur d'un boîtier à brides sont utilisés lorsque la surface de montage du roulement est perpendiculaire à un axe d'arbre.ou configurations à quatre trousLes roulements à billes à deux boulons ont une forme de diamant ou d'aile avec 2 trous pour le montage.les roulements à flancs à 2 boulons ont des roulements qui peuvent être déplacés et alignés pour mieux accueillir les longs arbres.
Unités | mm |
Type de roulement | Carrosserie en fonte |
Numéro de pièce | Les États membres doivent respecter les dispositions suivantes: |
Numéro de logement | F209 Le titre |
Numéro du roulement | Le secteur privé |
Poids (g) | 2300.00 |
Matériel | Carrosseries en fonte, roulements en acier chromé |
NT1 modèle de roulement de roulement de roulement
Les roulements de bloc d'oreiller (série UCFL)
Numéro de roulement | Dia d'arbre en mm | H (mm) | L (mm) | L1 ((mm) | A (mm) | J (mm) |
UCFL 201 | 12 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 202 | 15 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 203 | 17 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 204 | 20 | 113 | 60 | 66 | 25.5 | 90 |
UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
Série UCP200 |
Le roulement de l'oreiller UCP201 UCP202 |
Bloc d'oreiller avec roulement UCP204 UCP205 UCP206 |
Le roulement de l'oreiller doit être réalisé sur le support de l'oreiller. |
Pour les véhicules à moteur à commande numérique: |
Bloc d'oreiller avec roulement UCP213 |
Série UCF200 |
Le roulement des blocs d'oreiller UCF201 UCF202 UCF203 |
Le roulement des coussins UCF204 UCF205 UCF206 |
Le roulement des blocs d'oreiller UCF207 UCF208 UCF209 |
Le roulement des blocs d'oreiller UCF210 UCF211 UCF212 |
Le roulement des oreillers UCF213 UCF214 UCF215 |
Blocs d'oreiller avec roulement UCF217 UCF218 |
Série UCT200 |
Le coussin à roulement UCT201 UCT202 UCT203 |
Le roulement de l'oreiller UCT204 UCT205 UCT206 |
Le coussin de roulement UCT207 UCT208 UCT209 |
Le roulement de bloc d'oreiller UCT210 UCT211 |
L'appareil doit être équipé d'un roulement à rouleaux en forme de coussin, avec un roulement à rouleaux en forme de coussin. |
Bloc d'oreiller avec roulement UCT216 UCT217 |
